Построение чертежа основной выкройки женского платья. Построение выкройки основы – самый понятный способ (для начинающих)

Выкройка практически любого платья, строится на основной выкройке. Изменяя фасон и добавляя некоторые элементы (выточки, складки, рельефные швы, разрезы т. д.) можно выкроить любую модель платья.

В данном руководстве рассматривается платье 46 размера. Для построения индивидуальных выкроек, следует использовать размеры соответствующие меркам снятым с человека, для которого планируется шить платье.

В процессе построения выкройки будет объясняться из каких мерок берется определенный размер и как он рассчитывается.

Мерки, которые понадобятся для построения выкройки:

Базисная сетка

Начинаем построение чертежа с базисной сетки(рассчитанные и построенные главные лини):

А 0 а 1 = 51 см. Длина этого отрезка рассчитана по формуле:
ПОг2 (полу-обхват груди 2) + Пг (прибавка на свободное облегание к груди) = 46 см + 5 см = 51 см.
Остальные горизонтальные отрезки на этом рисунке равны и параллельны А 0 а 1 .

А 0 Г = 23.2 см = Впрз (высота проймы сзади) + Пспр (прибавка на свободное облегание проймы) + Пдст (прибавка к длине спинки до талии) = 20.7 см + 2 + 0.5.

А 0 Т = Дст + Пдст = 41,6 + 0,5 = 42.1 см.

ТН = 45 см = ДЮ (длина юбки).

ТБ = 18.8 см = Дст (длина спинки до талии) : 2 – 2.= 41,6: 2 - 2

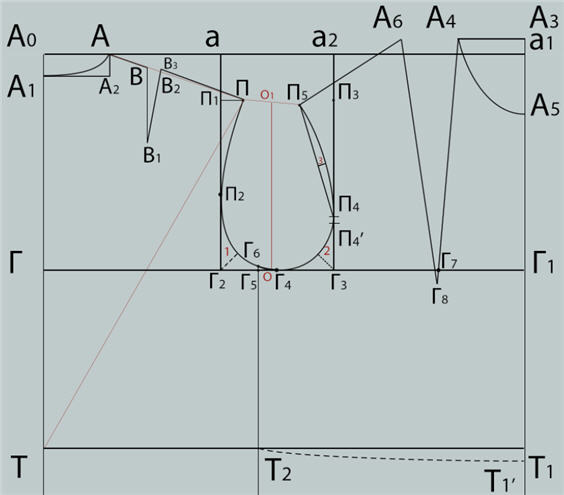

Чертеж спинки

Ширина спинки до проймы прямоугольник А 0 аГ 2 Г .

А 0 а = 18.8 см = (Шс (ширина спинки) : 2) + Пшс (прибавка к ширине спинки) = 17.8 см + 1 см.

Ширина проймы - прямоугольник аа 2 Г 3 Г 2 .

Отрезок а 2 а 1 = 20.2 см = (Шг (ширина груди) : 2) + (Пог2 (полу-обхват груди 2) – Пог1 ) + Пшг (прибавка к ширине груди) = 16.7 + (46 – 44) + 1.5.

Для контроля.
Отрезок аа 2 = 12 см = А 0 а 1 – (А 0 а + а 1 а 2 ), меряется с чертежа.
Отрезок аа 2 = (Оп (обхват плеча) + Поп (прибавка к обхвату плеча)) : 3 = (29.1 + 6) : 3. = 11.7.
Ширина проймы может отклоняться от контрольных вычислений на 0.2 – 0.4 см, но не может быть меньше их. В нашем случае она не должна быть меньше чем 11.7.

Горловина спинки – формируется кривой А 1 А .

Отрезок А 0 А = 7 см = Пош (полу-обхват шеи) : 3 + Ппош (прибавка к полу-обхвату шеи) = 17.8: 3 + 1.

А 0 А 1 = 2.3 см = А 0 А : 3. Сама кривая А 1 А , рисуется от руки, приблизительно, как на рисунке.

Построение плечевой точки П .

Плечевая точка П формируется пересечением двух радиусов ТП и АП .

ТП = 42.5 см = Впк (высота плеча косая) + Пдст (прибавка к длине спинки до талии) = 42 + 0.5.

АП = 15 см = Дпл (длина плеча) + 2 см = 13 + 2 см.
2 см - это прибавка на раствор выточки, для сутулой фигуры это значение равно 2.5 – 3.5 см, для перегибистой фигуры выточка заменяется посадкой и этот размер равен 0.7 – 1см.)
Отрезок АП – это вспомогательная прямая, на которой будет строиться выточка.

Построение выточки

АВ = 4.3 см = Дпл : 3 = 13: 3.

Отрезок ВВ 1 параллелен А 0 Г . ВВ 1 = 8 см. Эта величина постоянна (от 7 см до 9 см) для стандартных фигур.

ВВ 2 (раствор выточки) = 1.5 см = 2 см(прибавка на раствор выточки) – 0.5 см (прибавка для посадки плечевого шва).

В 1 В 3 = В 1 В = 8 см. Этот отрезок проходит через точку В 2 , которая расположена на отрезке АП .

Точка Г 4 делит отрезок Г 2 Г 3 пополам. Отрезок П 1 П перпендикулярен аГ 2 .

Г 2 П 2 = 7.8 = П 1 Г 2 (меряем на чертеже) : 3 + 2(постоянная прибавка).

Из точки Г 2 проводим биссектрису 1 длиной 2.9 см = 0,2 * Г 2 Г 3 + 0,5 = 0,2 * 12 + 0,5

Г 2 Г 5 = Г 2 Г 3 : 3 = 4 см.

Кривая ПГ 4 строится от руки и должна проходить через П 2 и окончание биссектрисы.

Построение чертежа переда

Через точку Г 5 , параллельно А 0 Н проводим отрезок Г 6 Н 2 – линия бокового шва.
Для изделий свободной формы, с рукавами реглан и цельнокроеными, боковой шов может проходить через точку Г 4 , а не Г 5 .

Построение горловины

Т 1 А 3 = 43.3 см = Дпт (длина переда до талии) + Пдпт (прибавка к длине переда до талии) =
= 42.8 + 0.5. Если мерка Дпт больше, чем Дст на 6 и более сантиметров, то каждая из точек Т 1 , Б 1 , Н 1 должна быть смещена в низ на величину, которая вычисляется по формуле – (Дпт – Дст ) : 4.
Например, (46 – 40) : 4 = 1.5, Т 1 Т 1’ = Б 1 Б 1’ = Н 1 Н 1’ = 1.5 см.

А 3 А 4 = А 0 А = 7 см – чертим параллельно А 0 а 1 .

А 3 А 5 = 8 см = А 3 А 4 + 1 = 7 + 1.

Кривую А 4 А 5 чертим от руки, примерно как на рисунке.

Построение выточки переда

Г 1 Г 7 = 9.1 см = Цг (Центр груди)

А 4 Г 8 = 26.2 см = Вг (Высота груди), чертится из точки А 4 через Г 7 .

Точка А 6 строится пересечением радиусов А 4 А 6 и Г 8 А 6 .

А 4 А 6 = 6 см = 2 * (Пог2 – Пог1 ) + 2(Прибавка к выточке).
Прибавка к выточке для 38 размера – 0.5 см, 40 – 0.8 см, 42 = 1.1 см, 44 – 1.5 см, 46 – 2 см, 48 – 2.5 см, 50 – 3 см.

А 6 Г 8 = А 4 Г 8 = 26.2

Высота проймы переда

На отрезке а 2 Г 3 отмечаем вспомогательную точку П 3 .

Г 3 П 3 = Г 2 П 1 (меряем на чертеже, в нашем случае 17 см).

Г 3 П 4 = Г 3 П 3 : 3 = 17: 3 = 5.7.

П 4 П 4’ = 0.6 см (постоянная величина для всех размеров).

Построение линии плеча

Точка П 5 строится пересечением двух радиусов П 4’ П 5 и А 6 П 5 .

П 4’ П 5 = П 4’ П 3 = 12 см.

А 6 П 5 = Дпл (длина плеча) = 13 см.

Построение проймы

Перпендикуляр 3(1 см) чертим посередине вспомогательного отрезка П 5 П 4 .

Из угла Г 3 чертим биссектрису 2=(2.4 см), длина которой вычисляется по формуле:
0.2 * Г 2 Г 3 = 0.2 * 12 = 2.4 см, где 0.2 постоянная величина.
Линия проймы переда, формируется кривой П 5 Г 6 , которая проходит через точки П 4 и Г 4 , перпендикуляр 3 и окончание биссектрисы 2.

Расчет для выкройки рукава

Отрезок О 1 О чертим из середины отрезка ПП 5 параллельно А 0 Н .
Длину отрезка ОО 1 измеряем на чертеже.

Полученный чертеж выкройки для дальнейшего использования нужно разделить на две части по линии бокового шва. В результате должны получиться две части выкройки – выкройка спинки и выкройка переда.

Все это делается на бумаге в натуральную величину. Затем каждая из выкроек вырезается и переносится на ткань. Уже на ткани добавляются припуски на швы и обработку.

Admin 2017-02-25 в 10:59 пп

В этом разделе я опубликовала готовые женские выкройки, которые были использованы в моей работе. Они проверены и надеюсь, вам тоже будут полезны. Когда я шили на заказ, то у меня скапливалось огромное количество выкроек. Я стала их оцифровывать для экономии места в квартире. И теперь делюсь с вами некоторыми выкройками.

Потом я начала строить чертежи выкроек в программе Валентина, Optitex, Автокад, RedCafe, Ассоль. Но в итоге выбрала бесплатную программу Валентина. И теперь строю параметрические чертежи основ. Потом меняю мерки в программе и распечатываю любую основу за 5 минут. Вы тоже можете колоссально продвинуться в этом деле, если изучите Валентину. Она бесплатная и простая в применении.

Базовая основа платья

Выкройка-основа платья прилегающего силуэта с втачным рукавом. Основа позволяет моделировать разнообразные фасоны платьев, жакетов, сорочек. Выкройка одношовного втачного рукава находится в отдельном PDF — файле. Выкройки сконструированы на фигуры, размерные признаки которых указаны ниже. Перед раскроем подкорректируйте,если нужно, выкройку под свои мерки. Также основа имеет необходимые прибавки на свободу облегания, используемые при пошиве прилегающего платья.

Общая прибавка груди: 3 см. Общая прибавка талии: 5 см. Общая прибавка бёдер: 5 см

Длина платья по спинке: 100 см (от 7 шейного позвонка вниз)

Основные параметры выкройки:

Сг 42 р = Об 46. Сг 44 р = Об 48. Сг 46 р = Об 50. Сг 48 р = Об 52. Сг 50 р = Об 54. Сг 52 р = Об 54. Сг 54 р = Об 56. Сг 56 р = Об 58. Сг 58 р = Об 60. Сг 60 р = Об 62.

Все выкройки разбиты на 2 группы — размеры 42-50, размеры 52-60. Вам нужно скачать выкройку со своим размером в группе и после склеивания листов просто вырезать свой.

Скачать выкройки:

Пальто — накидка

Блуза

Женская блузка 46 размер. Рост 168, ог-92, от 74, об 98.

Длина по спинке ок. 70 см.

Вам потребуется: Ткань 2,30 м шириной 140 см; тонкий клеевой флизелин; 10 кнопок для пришивания. Рекомендуемые ткани: только двухлицевые ткани.

Выкройка: Распечатать детали выкройки. Деталь 2 переснять дважды. Из них одну деталь для правой передней планки разрезать вдоль вычерченной линии шва.. Метка нижней кнопки одна для всех размеров.

Припуски: На швы и по срезам-1,5 см, по срезам бортов и горловинам полочек-1 см, по срезам планок- 1 см, по срезам воротника - 1 см, на подгибку низа-2 см.

1- Полочка 2 детали.

2- Планка правой полочки 1деталь

Планка левой полочки 1 деталь

3-Спинка со сгибом

b) оборка воротника длиной 87 см и шириной 13 см, включая припуски;

c) 2 оборки рукавов длиной по 60 см и шириной по 15 см, включая припуски;

d) 2 косые бейки для окантовки разрезов рукавов длиной по 21 см и шириной по 3 см, включая припуски.

Блузка размер 44 рост-168, ог-88, от-70, об-94

Длина по спинке ок. 53 см.

Вам потребуется: Поплин 1,30 м шириной 150 см; лоскут прокладки; 4 плоские пуговицы.

Распечатать детали выкройки.

Припуски: На швы и по срезам-1,5 см, на подгибку низа- 2 см.

21- Полочка с цельнокроеным воротником 2 детали

22- Спинка со сгибом 1х а)

2 косые бейки для окантовки срезов рукавов длиной по 44 см и шириной 4 см, включая припуски.

Прокладка: для дублирования петель на полочках приутюжить к обтачкам по маленькому шву.

Кожаный женский жакет, размер 46

Мерки: рост 168, ог-92, от 74, об-98.

Длина по спинке ок. 57 см.

Блуза

размер 46: рост-168, обхват груди-92, обхват талии-74, обхват бёдер-98.

размер 50:рост-168, обхват груди-100, обхват талии-82, обхват бёдер-106.

Женский жакет

Размер 46. Рост 168,обхват груди 92 см, обхват талии 74 см, обхват бёдер 98 см.

Женское пальто

размер 46:рост 168, ог-92, от-74 об- 98.

Длина по спинке ок. 85 см.

Сделать выкройку платья сложно не только начинающим портным, но и профессионалам. Даже правильно снятые мерки и точное построение выкройки, согласно предлагаемым расчетам, не дает никакой гарантии, что платье будет идеально сидеть на вашей фигуре. И виной тому не конструкторы, создающие расчетные формулы для построения выкройки платья, а то, что практически ни один человек не имеет идеальной фигуры. У каждого из нас найдется множество различных отклонений фигуры от нормы: сутулость, излишняя полнота, большой или маленький объем груди, не соответствие пропорций фигуры росту и т.д. Эти особенности и не позволяют сделать точную и универсальную выкройку платья для каждого, особенно приталенного силуэта. Поэтому обязательно требуется корректировать многие линии чертежа при проведении первой и второй примерки и лишь после этого ее можно использовать как основу для моделирования.

Основываясь на личном опыте обучения курсантов на курсах кройки и шитья, я убедилась, что построение выкройки платья с рукавом дается им довольно сложно, особенно начинающим. К тому же, теоретические материалы из различных источников перенасыщены техническими терминами, сложны по восприятию и, как правило, содержат еще и много устаревших конструкторских элементов.
Поэтому, в этой статье я предлагаю вам абсолютно бесплатно и максимально простое построение основы выкройки прямого платья. Довольно простой чертеж, и поэтапный метод построения позволит вам наглядно и легко сделать выкройку своими руками, при необходимости немного ее скорректировать на примерке и надеюсь качественно сшить платье с рукавом.
В дальнейшем вы сможете ее использовать для моделирования, внося нужные изменения прямо на ткани.

Обратите внимание, что данная выкройка подойдет для фигур 44 - 48 размеров. Построение выкройки платья своими руками возможно, только если вы носите платья 44 - 48 размера и ваша фигура не имеет заметных отклонений от нормы. Для больших размеров не нужно пытаться строить выкройку самостоятельно, обязательно будет масса моментов, которые заведут вас в тупик. В первую очередь это связано с тем, что у фигур с большим бюстом, длина переда будет заметно больше длины спины (до талии), что требует корректировки многих линий выкройки. Сделать это под силу только опытному конструктору.

Любите комнатные или садовые цветы? В питомнике "Зеленые Ворота" можно купить укорененные черенки и деленки различных домашних и многолетних садовых цветов. У нас постоянно обновляется колекция антуриумов и гибискусов. Цветы и растения высылаются почтой.

Мерки для построения выкройки

Прибавки, используемые для построения данной выкройки. На чертежах они обозначаются буквой (П). Рядом прописной буквой указывается название соответствующей мерки.
Пг (прибавка к мерке груди) - 4см.
Пт - 3см.
Пб - 2см.
Пшс - 0,5см.
Пспр - 0,5см.
Пдс - 0,5см.
Пдпт - 0,5см.
Более подробно о размерах прибавок на свободное облегание, в зависимости от размера и силуэта одежды, можно найти в статье Прибавки на свободное облегание .

Сколько нужно ткани для прямого платья

Расход ткани для прямого платья укладывается в "одну длину" плюс длину рукава. Если предусматриваются глубокие складки или дополнительные отделочные детали, например отложной воротник, то расход увеличивается.
Купить больше ткани придется и в том случае, если мерка "Объем бедер" превышает 130 см. Для такой фигуры ткани требуется "две длины" плюс 10-15 см.
При расчете расхода ткани не забывайте про припуски и подгибку низа.

Для построения выкройки платья удобно использовать миллиметровую бумагу. Сетка бумаги позволяет быстро и точно наносить основные линии. Можно использовать и другой вид бумаги (кальку и т.п.), но в любом случае вначале нужно сделать четырехугольник, одна сторона которого будет приблизительно равна длине платья, другая - ширине двух половинок (спинки и полочки). Поэтому если у вас маленькие листы бумаги сразу склейте их вместе скотчем.
См. Как сделать выкройку и другие советы начинающим .

И еще один момент. Если уж вы решили построить выкройку платья своими руками, то наберитесь терпения и прочитайте внимательно всю статью. Затем снимите свои мерки и приступайте к построению выкройки. Поверьте, что поиски в интернете готовой выкройки платья ни к чему не приведут. Поэтому лучше сразу потратить свое время и силы, чтобы разобраться самой, как правильно делать выкройку платья. Мне, например, пришлось потратить три дня для подготовки этой статьи для вас.

Начните построение выкройки платья с создания сетки, содержащей линии груди, талии, бедер и др.

Первая точку, которую вы должны поставить в левом верхнем углу листа бумаги, обозначьте буквой А. От нее отступите вправо мерку Полуобхвата груди II + 4см.

Теперь давайте нарисуем линию талии W. Для этого от точки А отложите вниз отрезок равный мерке Длины спины + 0,5 см.

О точки (W) отложите вниз 21 - 22 см и обозначьте буквой H (бедра).

Буквой L обозначим линию низа платья. Для этого нужно от линии талии (W) отложить вниз мерку Длины юбки.

Теперь осталось найти линию груди B. Для этого нужно к мерке Высота проймы сзади добавить 0,5см и отложить этот отрезок от верхней линии АА1.

Теперь проведите вертикальную линию от точки A1 вниз. Проведите горизонтальные линии от точек: A, B, W, H, L вправо. На пересечении линий поставьте точки: A1, B1, W1, H1, L1.
Теперь сетка готова к построению выкройки платья в деталях.

Определение положения проймы на выкройке платья

BB2 = Половина мерки "Ширина спины" + 0,5 см.
Теперь с точки B2 проведите вверх перпендикуляр и поставьте точку A2.

B1B3 = (Половина мерки "Ширина груди" + 4 см) + (Полуобхват груди II - Полуобхват груди I).
Из точки B3 проведите вверх перпендикуляр и поставьте точку A3.

Выкройка задней половинки платья

AA4 = (1/2 мерки "Обхват шеи" деленной на 3) + 0,5 см.
Отрезок AA4 разделите на 3 и получим значение AA5.

Обратите внимание, что построение вытачки на задней половинке платья не обязательно, особенно если платье будет сшито из растяжимых трикотажных тканей.

Теперь возьмите циркуль и отложите от точки A4 дугу с радиусом мерки "Длины плеча". Сразу после этого установите на циркуле радиус равный мерке "Высоты плеча со спинки по косой линии" + 0,5 и поставьте его острую ножку в точку W. На пересечении двух дуг пометьте точку A6.
От точки A6 отложите влево перпендикуляр. В месте пересечения с линией A2B2 поставьте точку A7.
С помощью новой точки (A7) можно найти точку B5 по формуле: B2B5 = B2A7 разделите на 3 и прибавьте 2 см.

Сделайте еще один расчет. B2B3 разделите на две равных части и в центре поставьте точку B4.

Обращаю ваше внимание, что построение вашей выкройки платья может визуально не совпадать с моей выкройкой. Эта выкройка платья строится для стандартной фигуры, не имеющей отклонений.

Выкройка передней половинки платья

Вначале определим положение точки A8 по формуле: B1A8 = "Длина переда до талии" + 0,5 см.

От точки A8 отложите участок: A8A9 = AA4Б и поставьте точку A9.
Далее отложите от точки A8 вниз отрезок A8A10 = 9 - 10 см.

B1B8 = 1/2 мерки "Центра груди" (расстояние между вершинами обеих грудей) + 0,5 см. Поставьте точку B8.

Из точки B8 проведите вертикальную линию параллельную линии A1L1.

Точка A9 нужна для того, чтобы сделать из нее дугу циркулем на новой вертикальной линии, радиус циркуля равен мерке "Высота груди" (от вершины груди до шеи). Поставьте точку B9.
С новой точки B9 в направлении линии AA1 (немного левее от точки A9) нарисуйте дугу с радиусом мерки "Высота груди" (от вершины груди до шеи).

Теперь нужно сделать боле сложный расчет:
(2 x (Полуобхват груди II - Полуобхват груди I)) + 2 см.
Полученный результат будет радиусом дуги нарисованной из точки A9 в направлении ранее сделанной дуги, и поставьте точку A11.

Отразите на выкройке отрезок B3A12 = B2A7 (со спинки) - 1 см.
Теперь, с помощью циркуля, нужно сделать дугу из точки B3 по направлению к линии плеча. Радиус дуги равен отрезку B3A12.
Одновременно сделайте дугу из точки A11, чтобы образовался отрезок плеча A11A13. Радиус циркуля равен мерке "Длина плеча". Поставьте точку A13.

Отрезок B3A12 теперь нужно разделить на 3 и поставить точку B10.Из этой новой точки (B10) проведите прямую линию к точке A13. Далее нарисуйте плавную линию пройму, как показано на моем рисунке.

От точки W2 влево и вправо отложите по 1 см.

Отрезок W2d = 12 - 13 см.
Отрезок B9d1 = 4 - 5см.
Соедините все точки прямыми линиями на передней части выкройки платья.

Теперь давайте сделаем вытачку на задней половинке платья.
BB6 = B6B2 = BB2 / 2.
W3d2 = 15 - 16 см.
B6B7 = 3 - 4 см.

Поставьте точку W3 и от не вправо и влево отложите по 2 см.
Соедините все точки прямыми линиями задней части выкройки платья.

HH2 = (Полуобхват бедер / 2) + 1 см.
из точки H2 отложите вниз линию и поставьте точку L2.

Теперь нужно выполнить небольшой расчет:
X = HH1 - (Полуобхват бедер + 3).
Вставим полученный результат в формулу:
Y = X - (2 + 4); 2 - раствор передней вытачки; 4 - раствор задней вытачки.
Теперь нужно разделить Y на 2. Это значение нам нужно для нахождения точек W3 и W6 (W4W5 = W4W6).
Обратите внимание, что точки "ваши" W5 и W6 могут не соответствовать моей выкройке, главное чтобы отрезок W5W6 имел одно и то же значение.

Построение выкройки платья подходит к завершению.
H1H3 = (Полуобхват бедер + 2) - HH2.
Из точки H3 нарисуйте прямую линию к низу платья и поставьте точку L3.
Соедините боковые швы платья прямыми и плавными линиями, как показано.

Выполнение вытачки на уровне плечевого шва считается классическим способом. Но вы должны знать, что есть и другие варианты, некоторые из них указаны на этой иллюстрации.

Обратите внимание, что данная выкройка платья сделана без припусков. Не забывайте их добавлять во время кроя деталей платья на ткани.

Вот и все, выкройка платья у вас готова. Можете переносить полочку и спинку на отдельные листы бумаги, теперь уже не обязательно с миллиметровой разметкой. Не забывайте оставлять пока еще припуски по 1,5-2см и начинайте кроить платье из недорогой ткани. После нескольких примерок вы подкорректируете вашу выкройку и тогда уже перенесете ее на плотную бумагу (картон) или клеенку, пленку.

И самое главное, не думайте, что чем скрупулезнее вы построите выкройку платья, то тем точнее она будет передавать особенности вашей фигуры. Помните, что эта выкройка лишь эскиз, дорабатывать который нужно индивидуально во время первой примерки и последующих примерок, количество которых зависит от особенностей вашей фигуры. Смелее вносите требуемые изменения, приклеивайте скотчем или срезайте некоторые участки выкройки, пока не добьетесь того, что сшитое вами платье будет сидеть на вашей фигуре идеально.

О том, как построить цельнокроеный рукав для платья на сайте есть отдельная статья.

23:36 Unknown 69 Comments

Здравствуйте, уважаемые читатели!
При пошиве простой одежды можно обойтись без выкройки, для одежды сложных фасонов уже потребуется выкройка - бумажный шаблон, по которому выкраиваются детали из ткани. Если выбирать между готовой выкройкой и чертежом конструкции, то я посоветую второй вариант.
Даже если вы новичок в области шитья, построение выкройки поможет вам быстрее понять и освоить принципы моделирования одежды. Кроме того, выкройка строится по вашим индивидуальным меркам, а это означает, что будущее изделие будет хорошо сидеть по фигуре, готовые выкройки такого результата не гарантируют, так как у каждого из нас свои анатомические особенности фигуры. Ну и последнее, построение выкройки - это интересный и увлекательный процесс!
В этой статье мы с вами научимся строить базовую выкройку для платья по методике Татьяны Росляковой.
В прошлой статье мы научились , которые нам понадобятся для выкройки платья. Напомню, что чертеж конструкций выполняется лишь на половину фигуры, поэтому мерки объемов и ширины записывают в половинном размере. Ниже приведена таблица, в которой я написала свои измерения в качестве примера. По этим меркам я буду производить расчеты, а вы должны подставлять свои данные.

Наименование мерок и условные обозначения	см
Полуобхват шеи (Сш)
Полуобхват груди (Сг)	40,5
Полуобхват талии (Ст)
Полуобхват бедер (Сб)	44.5
Длина спины до талии (Дтс)
Ширина спины (Шс)	16,5
Длина переда до талии (Дтп)
Высота груди (Вг)
Центр груди (Цг)
Длина плеча (Дп)
Длина изделия (Ди)

Помимо мерок нам понадобятся прибавки на свободное облегание (СО). Эти прибавки добавляются практически ко всем меркам при чертеже конструкции, они нужны для свободы движения и дыхания. В зависимости от силуэта изделия прибавки на свободное облегание отличаются величиной. Также отличаются прибавки для фасонов одежды (брюки, жакеты, пальто и т.д.), более того, для разных типов тканей существуют отдельные прибавки. В различных методиках построения выкроек указываются разные прибавки для одних и тех же силуэтов и фасонов, поэтому очень важно обращать внимание на прибавки, которые указаны в методике. Но пока что мы с вами учимся строить основу платья, поэтому я предлагаю вам два силуэта: прилегающее и полуприлегающее со следующими прибавками:

Обратите внимание, что прибавки, указанные в таблице, добавляются полностью к половинной мерке. То есть, если мерка обхвата груди равна 81см, то полуобхват груди = 40,5см, для прилегающего силуэта прибавка на свободное облегание 3см добавляется к 40,5см, это означает, что будущее изделие по линии груди будет на 6см больше. Кроме того, прибавка по линии груди распределяется по деталям выкройки в следующем соотношении:
ширина спинки - 30%
ширина полочки - 20%
ширина проймы - 50%.

распределение прибавки по линии груди

Все прибавки на свободное облегание к этим и остальным меркам я буду указывать в формулах при построении выкройки. В этой статье мы будем строить платье прилегающего силуэта.
Приступаем к чертежу . Необходимо подготовить лист бумаги, длина которого должна быть на 10-15см больше длины будущего платья. Если вы еще ни разу не строили выкройки, то я посоветую вам все чертежи делать на миллиметровой бумаге в рулоне, ее можно приобрести в магазине канцелярских товаров. Чертить на такой бумаге одно удовольствие! Чертежи получаются точными и ровными. Длина платья . В левом верхнем углу листа бумаги начертим прямой угол с вершиной в точке Р, отступив от верхнего края 5см. От точки Р вниз по прямой откладываем величину, равную длине платья и поставим точку Н (отрезок РН=Ди =85см).

Ширина платья . От точки Р вправо отложим полуобхват груди + 3см (прибавка на свободное облегание), и поставим точку Р 1 (отрезок РР 1 =Сг+СО=40,5+3=43,5см). От точки Н вправо отложим отрезок, равный РР 1 и поставим точку Н 1 (отрезок НН 1 = РР 1 =43,5см). Соединим точки Р 1 и Н 1

Линия талии . От точки Р вниз откладываем мерку длины спины до талии + 0,5см и ставим точку Т (РТ=Дтс+СО=40+0,5=40,5см). От точки Т вправо проведем прямую до пересечения с прямой Р 1 Н 1 и точку пересечения обозначим Т 1 .

Линия бедер . От точки Т вниз отложим 1/2 мерки длины спины до талии и поставим точку Б (ТБ=1/2Дтс=40:2=20см). От точки Б вправо проведем прямую до пересечения с прямой Р 1 Н 1 , а точку пересечения обозначим Б 1 .

Ширина спины . От точки Р вправо отложим ширину спины + 0,9см и поставим точку Р 2 (РР 2 = Шс+СО=16,5+0,9=17,4см). От этой точки проведем вниз прямую произвольной длины

Ширина проймы . От точки Р 2 отложим 1/4 полуобхвата груди + 1,5см и поставим точку Р 3 (Р 2 Р 3 =1/4Сг+СО=40,5:4+1,5=11,6см). Внимание! Отрезок Р 2 Р 3 - это ширина проймы, поэтому, получившуюся величину этого отрезка нужно выделить для себя, в дальнейшем мы будем пользоваться этой величиной. Вниз от точки Р 3 проведем прямую произвольной длины.

Срез горловины спинки . От точки Р вправо отложим 1/3 мерки полуобхвата шеи + 0,5см и поставим точку Р 4 (РР 4 =1/3Сш+СО=15:3+0,5=5,5см). От точки Р 4 вверх отложим 1/10 полуобхвата шеи + 0,8см и поставим Р 5 (Р 4 Р 5 =1/10Сш+СО=15:10+0,8=2,3см). Разделим угол с вершиной Р 4 пополам и проведем прямую, на этой прямой отложим 1/10 полуобхвата шеи - 0,3см и поставим точку Р 6 (Р 4 Р 6 =1/10Сш-СО=15:10-0,3=1,2см). Соединим плавной линией точки Р, Р 6 и Р 5 , при этом, угол в точке Р должен быть прямой.

Плечевой срез спинки . От Р 2 отложим вниз 2,5см для нормальных плеч, 3,5см для покатых, 1,5см для высоких и поставим точку П. Соединим точки Р 5 и П, и на этой прямой отложим от Р 5 длину плеча + 2см на вытачку и поставим П 1 (Р 5 П 1 =Дп+2см=13+2=15см). Вновь на этой прямой от точки Р 5 отложим 4см и поставим точку О (Р 5 О=4см). Вниз от точки О отложим 8см и поставим точку О 1 (ОО 1 =8см). Вправо от точки О отложим 2см и поставим точку О 2 (ОО 2 =2см). Соединим точки О 1 и О 2 , на полученной прямой от точки О 1 верх отложим 8см и поставим точку О 3 (О 1 О 3 =8см). Теперь соединим точки О 3 и П 1 .

Глубина проймы . От П вниз отложим 1/4 полуобхвата груди плюс 7см (для сутулых фигур плюс 7,5см, для перегибистых плюс 6,5см) и поставим точку Г (ПГ=1/4Сг+СО=40,5:4+7,5=17,6см). Через точку Г проведем прямую до пересечения с прямой РН, обозначив точку пересечения Г 1 , до прямой Р 1 Н 1 , обозначив точку пересечения Г 3 , а точку пересечения с прямой из точки Р 3 обозначим Г 2 .

Срез проймы спинки . От Г вверх отложим 1/3 расстояния ПГ + 2см и поставим П 2 (ГП 2 =1/3ПГ+СО=17,6:3+2=7,8см). Угол в точке Г подели пополам и отложим 1/10 ширины проймы + 1,5см и поставим точку П 3 (ГП 3 =1/10Шпр+СО=11,6:10+1,5=2,6см) линию ГГ 2 разделим пополам и поставим Г 4 . Точки П 1 ,П 2 ,П 3 и Г 4 соединим плавной линией.

Срез проймы полочки . От Г 2 вверх отложим 1/4 полуобхвата груди + 5см (для сутулых фигур + 4,5см, для перегибистых + 5,5см) и поставим П 4 (Г 2 П 4 =1/4Сг+СО=40,5:4+4,5=14,6см). От П 4 влево отложим 1/10 полуобхвата груди и поставим П 5 (П 4 П 5 =1/10Сг=40,5:10=4см). От Г 2 вверх отложим 1/3 отрезка Г 2 П 4 и поставим П 6 (Г 2 П 6 =1/3Г 2 П 4 =14,6:3=4,8см). Точки П 5 и П 6 соединим пунктиром и разделим пополам, от точки деления вправо под прямым углом отложим 1см. Угол в точке Г 2 разделим пополам и отложим 1/10 ширины проймы + 0,8 см и отметим точку П 7 (Г 2 П 7 =1/10Шпр+СО=11,6:10+0,8=1,9). Соединим плавной линией точки П 5 ,1,П 6 ,П 7 , и Г 4 .

Срез горловины полочки . От Г 3 вверх отложим 1/2 полуобхвата груди + 1,5см (для сутулых фигур + 1см, для перегибистых + 2см) и поставим Р 7 (Г 3 Р 7 =1/2Сг+СО=40,5:2+1=21,2см). От Г 2 отложим вверх такую же величину и поставим точку Р 8 (Г 2 Р 8 =Г 3 Р 7 =21,2см). Точки Р 7 и Р 8 соединим. Теперь от точки Р 7 влево отложим 1/3 полуобхвата шеи + 0,5см и поставим Р 9 (Р 7 Р 9 =1/3Сш+СО=15:3+0,5=5,5см). Вниз от точки Р 7 отложим 1/3 полуобхвата шеи + 2см и поставим точку Р 10 (Р 7 Р 10 -1/3Сш+СО=15:3+2=7см). Соединим точки Р 9 и Р 10 , а полученный отрезок поделим пополам. От точки Р 7 проведем прямую через точку деления отрезка Р 9 Р 10 , и на этой прямой отложим 1/3 полуобхвата шеи + 1см и поставим точку Р 11 (Р 7 Р 11 =1/3Сш+СО=15:3+1=6см).Соединим плавной линией точки Р 9 , Р 11 , Р 10 , соблюдая прямой угол в точке Р 10 .

Плечевой срез полочки и линия нугрудной вытачки . От Г 3 влево отложим мерку центра груди и поставьте Г 6 (Г 3 Г 6 =Цг=9см). Из Г 6 вверх проведем линию до пересечения с линией Р 7 Р 8 , точку пересечения обозначим Р 12 . От Р 12 вниз отложим мерку высоты груди и поставим точку Г 7 (Р 12 Г 7 =Вг=25см). От точки Р 12 вниз отложим 1см и поставим Р 13 (Р 12 Р 13 =1см). Точки Р 9 и Р 13 соединим. А точки Р 13 и П 5 соединим пунктирной линией. По этой линии от точки П5 вправо отложим длину плеча минус величина отрезка Р 9 Р 13 и минус 0,3см, поставим точку Р 14 (П 5 Р 14 =Дп-Р 9 Р 13 -0,3=13-3-0,3=9см). Из точки Г 7 через точку Р 14 проведем отрезок, равный отрезку Г 7 Р 13 и поставим точку Р 15 (Г 7 Р 15 =Г 7 Р 13). Точки П 5 и Р 15 соединим.

Линия бокового шва . От Г вправо отложим 1/3 ширины проймы и поставим точку Г 5 (ГГ 5 =1/3Шпр=11,6:3=3,8см). Через точку Г 5 проведем вертикальную линию. На пересечении с линией проймы поставим точку В, на пересечениях с линиями талии, бедер и низа поставим точки Т 2 , В 2 , Н 2 .

Определение раствора вытачек по линии талии . К мерке полуобхвата талии прибавим 1см (Ст+СО=29+1=30см), эту величину вычтем из ширины платья по линии ТТ 1 (43,5-30=13,5см). Таким образом мы высчитали общую сумму растворов вытачек по линии талии, т.е. 13,5см.

• величина раствора передней вытачки = 0,25 от общего раствора вытачек (13,5 х 0,25=3,4см),

• величина раствора боковой вытачки = 0,45 от общего раствора (13,5 х 0,45=6см),

• величина раствора вытачки спинки = 0,3 от общего раствора (13,5 х 0,3=4,1см)

Определение ширины платья по линии бёдер . К полуобхвату бедер прибавим 1см (Сб+СО=44,5+1=45,5см). Из полученной величины вычтем ширину платья по линии ББ 1 (45,5-43,5=2см). Результат мы распределим поровну между полочкой и спинкой (по 1см). Боковая вытачка . От Б 2 влево и вправо отложим полученную разницу (в моем примере 1см) и поставим точки Б 3 и Б 4 . От Т 2 влево и вправо отложим по половине раствора боковой вытачки (6:2=3см) и поставим Т 3 и Т 4 . Точку В соединим с точками Т 3 и Т 4 . Точки Т 3 ,Б 4 и Т 4 , Б 3 соединим пунктиром, эти отрезки поделим пополам, из точек деления в сторону бока отложим по 0,5см и соединим теперь оформим плавными линиями боковой срез через точки Т 3 ,0,5 и Б 3 и через точки Т 4 , 0,5, Б 4 . Линия талии полочки . От точки Р 7 вниз отложим мерку длины переда до талии + 0,5см и поставим Т 5 (Р 7 Т 5 =Дтп+СО=42+0,5=42,5см). Точки Т 4 и Т 5 соединим плавной линией, соблюдая прямой угол в точке Т 5 .

Линия бедер полочки . От Б 1 вниз отложим величину отрезка Т 1 Т 5 и поставим Б 5 (Б 1 Б 5 =Т 1 Т 5 . Точки Б 3 и Б 5 соединим плавной линией, соблюдая прямой угол в точке Б 5 Вытачка на полочке . От Г 6 вниз проведем прямую до пересечения с линией ББ 1 . Пересечения с линиями талии и бедер обозначим точками Т 9 и Б 7 . От Т 9 влево и вправо отложим по половине раствора передней вытачки (3,4:2=1,7см) и поставим Т 10 и Т 11 . От Г 7 вниз, а от Б 7 вверх отложим по 4см, поставим точки и соединим их с Т 10 и Т 11 .

Вытачка на спинке . Поделим отрезок ГГ 1 пополам, а точку деления обозначим Г 8 . Из Г 8 опустим вниз линию до пересечения с линией ББ 1 . На пересечениях с линией талии и линией бедер поставим точки Т 6 и Б 6 . От Т 6 влево и вправо отложите по половине раствора вытачки спинки (4,1:2=2см) и поставим Т 7 и Т 8 . От Г 8 вниз отложите 1см, от Б 6 вверх отложим 3см. Эти точки соединим с Т 7 и Т 8

Линия низа полочки . От Б 3 и Б 4 вниз проведем линии, до пересечения с прямой НН 1 и обозначим точки Н 3 и Н 4 . От Н1 вниз отложим величину отрезка Т 1 Т 5 и поставим точку Н 5 (Н 1 Н 5 =Т 1 Т 5). Точки Н 3 и Н 5 соединим плавной линией, соблюдая прямой угол в точке Н 5 .

Полочка - передняя часть изделия

Горловина - вырез для шеи

Пройма - вырез для рукавов (срез от плечевых до боковых швов для соединения рукавов с лифом)

Вытачка - излишняя ткань, забранная в шов. При помощи вытачек придаются необходимые формы изделию.
Дополнительно к платью вы можете построить .

Информация подготовлена по материалам автора Валентины Нивиной интернет-ресурса

В этой статье рассказывается о том, как построить выкройку основу платья для начинающих мастеров, простыми словами, с подробным описанием и чертежом каждого этапа построения.

Выкройка — основа — это базовый чертеж изделия, изготовленный по индивидуальным меркам, выполненный на бумаге, на основе которого в дальнейшем моделируются различные фасоны. Построение выкройки — основы необходимо как новичкам в шитье, так и опытным швеям, и отнестись к нему нужно очень ответственно. От того на сколько грамотно построена выкройка зависит качество посадки будущего изделия на фигуре, его красота и удобство в процессе носки. От того на сколько грамотно выполнена выкройка – основа зависит точность выполнения выкроек, сделанных на ее базе , и допущенная в ней погрешность, дойдя до готового изделия, может перерасти в серьезный дефект.

Давайте построим выкройку-основу платья по своим меркам.

Материалы и инструменты:

— бумага (лучше миллиметровка), сантиметровая лента, линейка, карандаш

Мерки:

Измеряем на фигуре, я указываю для примера свои, вы измеряете свои.

— Длина платья (Ди) = 100 см,

— Длина спины до талии (Дтс) = 43 см,

— Глубина проймы (ГПр) = 21 см,

— Высота бедер (Вб) = 22 см (берется без измерений от 20 до 22 см, но я предпочитаю снять мерку с фигуры),

— Длина плеча (ДПл) = 13 см,

— Полуобхват шеи (ПоШ) = 17 см,

— Полуобхват груди 1 (полуобхват над грудью, ПоГ1) = 42,5 см,

— Полуобхват груди 2 (полуобхват груди, ПоГ, ПоГ2) = 46 см,

— Полуобхват талии (ПоТ) = 31 см,

— Полуобхват бедер (ПоБ) = 48,5 см

Рассчитываем вспомогательные мерки

(формулы действительны при ОГ > 80 см):

— Глубина проймы ГПр = ОГ/10 + (10,5_12 см) = 92/10 + (10,5_12) = 19,7_21,2 см. (В моем случае измеренное значение вошло в диапазон расчетных, и ГПр = 21 см. Если ваши значения не совпали, необходимо взять среднее между измеренным и рассчитанным).

— Ширина проймы ШПр = ОГ/8 – 1,5 см = 92/8 – 1,5 = 10 см,

— Ширина спины ШС = ОГ/8 + 5,5 см = 92/8 + 5,5 = 17 см,

— Ширина груди ШГ = ОГ/4 – 4 см = 92/4 – 4 = 19 см

Выбираем степень облегания платья

При построении выкройки основы необходимо учесть прибавки на свободу облегания (далее ПСО), это «величина воздуха» между телом человека и изделием. Платье бывает очень прилегающего, прилегающего, полуприлегающего и прямого силуэта. Я буду строить выкройку платья прилегающего силуэта, мои прибавки следующие:

ПоГ с ПСО = 46 + 1,5 = 47,5 см,

ШГ с ПСО = 19 + 1 = 20 см,

ШС с ПСО = 17 + 0 = 17 см,

ШПр с ПСО = 10 + 0,5 = 10,5 см,

ГПр с ПСО = 21 + 0,5 = 21,5 см

Построение выкройки-основы платья

Шаг 1. Построение базисного прямоугольника. В левом верхнем углу, отступив от верха 10 см, поставьте точку А. Проведите вниз вертикальную линию длиной = Ди = 100 см. Отметьте точку Н. Из точки Н проведите вправо горизонтальную линию длиной ПоГ + ПСО = 47,5 см, отметьте точку Н1 (НН1 располагается по отношению к АН под углом 90˚). Из точки А проведите горизонтальную линию вправо длиной 47,5 см, отметьте точку А1. Соедините точки А1 и Н1. Получился четырехугольник АА1Н1Н, проверьте, чтобы все углы в нем были обязательно 90˚.

Шаг 2. Построение горизонталей.

Шаг 2а. Линия груди. Из точки А по линии АН вниз отложите АГ = ГПр + ПСО = 21,5 см. Проведите горизонталь, отметьте точку Г1, как показано на чертеже.

Шаг 2б. Линия талии. Из точки А по линии АН вниз отложите АТ = Дтс = 43 см. Проведите горизонталь, отметьте точку Т1, как показано на чертеже.

Шаг 2в. Линия бедер. Из точки Т по линии АН вниз отложите ТБ = Вб = 22 см. Проведите горизонталь, отметьте точку Б1, как показано на чертеже.

Шаг 3. Вспомогательные линии проймы. На линии груди ГГ1, вправо от точки Г отложите значение ШС + ПСО = 17 см, отметьте точку П1, от точки П1 вправо отложите ШПр + ПСО = 10,5 см, отметьте точку П2. Проверьте длину отрезка П2Г1, она должна быть равна ШГ + ПСО = 20 см. Из точек П1 и П2 постройте перпендикуляры к отрезку АА1, отметьте точки П3, П4.

Шаг 4. Линия бока. На середине отрезка П1П2 отмечаем точку П, проводим вертикальную линию до НН1.

Шаг 5. Горловина спинки. От точки А вправо отложите АА2 = ПоШ/3 + 0,5 см = 17/3 + 0,5 = 6,2 см, я округлю до 6,5 см. Из точки А2 строим перпендикуляр, на нем на расстоянии 2 см от АА1 отмечаем точку А3. Соединяем АА3 плавной вогнутой линией.

Шаг 6. Плечо спинки. Из точки П3 отложите вниз 1,5 см, отметьте точку П5. Соедините точки А3 и П5 прямой линией. От точки А3 отложите ДПл = 13 см, отметьте точку П6.

Шаг 7. Пройма спинки. Отрезок П3П1 разделите пополам, точку середины обозначим П7. Из точки П1 постройте биссектрису угла П3П1П длиной 2 см. Проведите вогнутую плавную линию от точки П3 до точки П через точку П7 и биссектрису угла П3П1П.

Шаг 8. Вырез горловины переда. От точки Г1 вверх отложите Г1А4 = ПоГ/2 + 0,5 см = 23,5 см. От точки А4 влево проведите горизонтальную линию, отложите отрезок А4А5 = ПоШ/3 + 0,5 см = 6,2 см (я округлю до 6,5 см). От точки А4 вниз отложите отрезок А4А6 = ПоШ/3 +1,5 см = 7,2 см (я округлю до 7,5 см). Соедините плавной вогнутой линией точки А5 и А6.

Шаг 9. Плечо полочки и нагрудная вытачка. От точки А5 влево отложите 4 см, затем вниз 1 см, отметьте точку П8. Соедините точки А5 и П8 прямой линией.

От точки П8 опустите перпендикуляр к линии груди. От точки пересечения перпендикуляра с линией груди вправо отложите 1 см, отметьте точку Г2. Соедините точки П8 и Г2 прямой линией. Разделите отрезок П8Г2 пополам, из точки деления влево постройте горизонтальный отрезок длиной = ПоГ – ПоГ1 = 46 – 42,5 = 3,5 см. Через конец отрезка из точки Г2 проведите прямую линию, отложите на ней отрезок Г2П9 = Г2П8.

На линии проймы спинки отметьте середину отрезка П3П7 точкой П10. Соедините точки П9 и П10 прямой линией. На ней от точки П9 отложите влево отрезок = ДПл – 4 см (округленная длина отрезка А5П8) – 1 см = 8 см. Из конца отрезка опустите перпендикуляр к линии П9П10 длиной 2 см, отметьте точку П11. Соедините П9 и П11 прямой линией.

При пошиве вытачка закроется, точки П8 и П9 совместятся, линия А5П8П9П11 – линия плеча полочки, ее длина чуть меньше длины плеча спинки, если после моделирования длины плеч не изменятся, то при пошиве плечо спинки нужно будет немного припосадить.

Шаг 10. Пройма полочки. От точки П2 вверх отложите расстояние = 1/4П2П4. Отметьте точку П12. Соедините П11 и П12 прямой линией. Отрезок П11П12 поделите пополам, от полученной точки вправо постройте перпендикуляр к отрезку П11П12 длиной 1 см. Из точки П2 постройте биссектрису угла ПП2П4 длиной 2 см. Проведите вогнутую плавную линию от точки П11 до точки П через перпендикуляр, точку П12 и биссектрису угла ПП2П4.

Шаг 11. Талевые вытачки. Сумма растворов всех талевых вытачек = ПоГ – ПоТ = 46 – 31 = 15 см. 1/3 суммы забираем на боковые вытачки (у меня 15/3 = 5 см). 2/3 суммы (10 см) на вытачки переда и спинки, причем на вытачку спинки забираем чуть больше (6 см). При таком значении раствора при пошиве платья необходимо выполнить 2 вытачки на спинке (распределить 6 см на две вытачки) , но мы сейчас строим выкройку-основу, базу для дальнейшего моделирования различных фасонов, и у меня размер самого платья небольшой, поэтому здесь я буду строить 1 вытачку с таким большим раствором, а при последующем моделировании конкретного фасона решать сколько вытачек мне необходимо на готовом изделии. На вытачку полочки остается 4 см.

Боковые вытачки. От точки Т2 вправо и влево откладываем по 5/2 = 2,5 см. Полученные точки соединяем прямыми линиями с точкой П и с точкой середины либо 1/3 частью отрезка Б2Т2 (в зависимости от крутизны бедер).

Вытачка спинки. Отрезок ГП делим пополам и опускаем перпендикуляр к линии ББ1. На перпендикуляре от отрезка ГП откладываем вниз 2_3 см, от отрезка ББ1 вверх 2 см. От точки Т2 вправо и влево откладываем по 6/2 = 3 см. Строим вытачку.

Вытачка полочки. Из точки Г2 опускаем перпендикуляр к ББ1. На перпендикуляре от точки Г2 откладываем вниз 5_6 см. От точки Т3 вправо и влево откладываем по 4/2 = 2 см. Строим вытачку.

Шаг 12. Линия бокового шва низа платья. Вычисляем недостаточный объем по линии бедер = ПоБ — (ПоГ+ПСО) = 48,5 – 47,5 = 1 см. От линии Б2 вправо и влево откладываем значения = (недостаточный объем + 1 см)/2 = 1 см. Строим линии бокового шва, как показано на чертеже (красная линия – линия спинки, синяя – линия полочки), проверяем значения (расстояние от Б до красной линии) + (расстояние от Б1 до синей линии) = ПоБ + 1 см.

Шаг 13. Выкройка готова. Советую оставить ее в таком виде на миллиметровке, а моделирование выполнять на копиях, переснятых на кальку.

Теперь вы знаете, как построить выкройку основу по своим меркам и можете сделать это самостоятельно.
