Что такое большая цистерна при беременности. Расшифровка узи

Ключевые слова

ПЛОД / FETUS / ВТОРОЙ ТРИМЕСТР БЕРЕМЕННОСТИ / SECOND TRIMESTER / БОЛЬШАЯ ЦИСТЕРНА / УЛЬТРАЗВУКОВОЕ ИССЛЕДОВАНИЕ / ULTRASOUND EXAMINATION / CISTERNA MAGNA

Аннотация научной статьи по прочим медицинским наукам, автор научной работы - Козлова Олеся Ивановна

Проведен анализ 385 объемов головного мозга здоровых плодов в сроки от 16 до 27 недель беременности. Для оценки глубины большой цистерны мозга использовали режим мультипланарной реконструкции головного мозга плода для получения аксиального среза, проходящего через мозжечок. Измерялся переднезадний размер большой цистерны мозга от задней поверхности червя мозжечка до внутренней поверхности затылочной кости. В ходе проведенных исследований было установлено, что глубина большой цистерны мозга (ГБЦ) постепенно увеличивается на протяжении второго триместра беременности , составляя в среднем в 16/0-16/6 недель 2,8 (2,1-4,3) мм и 6,4 (4,48,4) мм в 26/0-26/6 недель. Разработанные нормативные процентильные значения глубины большой цистерны мозга (среднее, 5-й и 95-й процентили) могут быть использованы для оценки развития головного мозга плода при проведении ультразвукового исследования во втором триместре беременности .

Текст научной работы на тему «Нормативные показатели размеров большой цистерны мозга у плодо во втором триместре беременности»

УДК 618.33

НОРМАТИВНЫЕ ПОКАЗАТЕЛИ РАЗМЕРОВ БОЛЬШОЙ ЦИСТЕРНЫ МОЗГА У ПЛОДО ВО ВТОРОМ ТРИМЕСТРЕ БЕРЕМЕННОСТИ

О. И. Козлова

Институт повышения квалификации Федерального медико-биологического агентства России, Москва

Проведен анализ 385 объемов головного мозга здоровых плодов в сроки от 16 до 27 недель беременности. Для оценки глубины большой цистерны мозга использовали режим мультипланарной реконструкции головного мозга плода для получения аксиального среза, проходящего через мозжечок. Измерялся переднезадний размер большой цистерны мозга от задней поверхности червя мозжечка до внутренней поверхности затылочной кости. В ходе проведенных исследований было установлено, что глубина большой цистерны мозга (ГБЦ) постепенно увеличивается на протяжении второго триместра беременности, составляя в среднем в 16/0-16/6 недель 2,8 (2,1-4,3) мм и 6,4 (4,4- 8,4) мм - в 26/0-26/6 недель. Разработанные нормативные процентильные значения глубины большой цистерны мозга (среднее, 5-й и 95-й процентили) могут быть использованы для оценки развития головного мозга плода при проведении ультразвукового исследования во втором триместре беременности.

Ключевые слова: плод, второй триместр беременности, большая цистерна, ультразвуковое исследование.

NORMAL SIZE VALUES FOR FETAL CISTERNA MAGNA IN SECOND TRIMESTER OF PREGNANCY

Fetal brain was retrospectively evaluated in 385 normal fetuses at 16-27 weeks of gestation. A multiplanar brain reconstruction mode was used to obtain the axial cerebral plane which passes through the cerebellum. All measurements were performed from the posterior aspect of the cerebellum to the inner surface of the occipital bone. The key research findings showed that the depth of the cisterna magna tends to increase during the second trimester and makes up 2.8 (range 2,1-4,3) mm at 16/0-16/6 weeks to 6.4 (range 4,4-8,4) mm at 26/0-26/6 weeks. The established percentile depth values for the fetal cisterna magna (mean, 5th and 95th percentile) can be used to assess normal fetal brain development while performing ultrasound in the second trimester of pregnancy Key words: fetus, second trimester, cisterna magna, ultrasound examination.

Согласно приказу Министерства здравоохранения Российской Федерации от 12.11.2012 № 572н «Об утверждении Порядка оказания медицинской помощи по профилю «акушерство и гинекология» (за исключением использования вспомогательных репродуктивных технологий)» скрининговое ультразвуковое исследование плода во втором триместре беременности в России должно проводиться в сроки 18-21 недели беременности. Изучение анатомии головного мозга плода в скрининговом режиме во втором триместре беременности следует проводить используя серию аксиальных срезов . Один из срезов проходит через заднюю черепную ямку и мозжечок. Также в этом срезе проводится оценка большой цистерны мозга, входящей в перечень протокола анатомических структур плода, подлежащих обязательной оценке в ходе скринингового ультразвукового исследования во второй половине беременности .

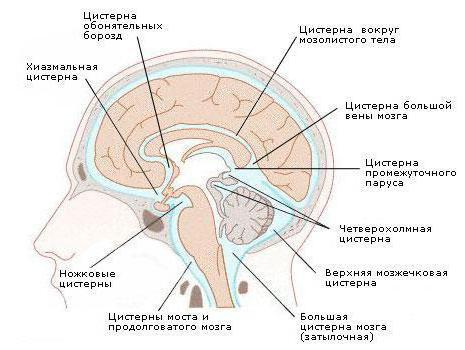

Большая цистерна (мозжечково-мозговая) относится к цистернам подпаутинного пространства. Она расположена в углублении между продолговатым мозгом вентрально и мозжечком дорсально, сзади ограничена паутинной оболочкой. Это наиболее крупная из всех подпаутинных цистерн .

Глубина большой цистерны во второй половине беременности должна в норме быть в пределах 2- 10 мм . Таким образом, верхней границей нормы глубины большой цистерны во второй половине беременности принято считать 10 мм, но ее размеры зависят от срока беременности и размеров плода . По-

этому необходимо оценивать размеры большой цистерны с учетом срока беременности.

Увеличение глубины большой цистерны характерно для таких аномалий развития головного мозга, как мальформация Денди-Уокера , арахноидальная киста задней черепной ямки. Также увеличение большой цистерны характерно как для нехромосомных синдромов (синдром Юберта) , так и для хромосомных синдромов (трисомия 18 , трисомия 21 ).

Поэтому необходима разработка процентильных нормативов глубины большой цистерны мозга для ее объективной оценки при проведении второго скринингового ультразвукового исследования плода.

ЦЕЛЬ РАБОТЫ

Разработать эхографические нормативные значения глубины большой цистерны плода в 16-27 недель беременности.

МЕТОДИКА ИССЛЕДОВАНИЯ

Для разработки нормативных процентильных значений глубины большой цистерны (ГБЦ) у плода были отобраны результаты обследования 385 беременных при сквозном эхографическом наблюдении в сроки от 16 до 27 недель. Для окончательного анализа были отобраны только данные, полученные при обследовании пациенток, у которых беременность завершилась срочными родами и рождением нормальных здоровых детей. Возраст обследованных пациенток в среднем составил 28 лет.

Выпуск 4 (52). 2014

Критериями отбора пациенток явились:

1) известная дата последней менструации при 26-30 дневном цикле;

2) неосложненное течение беременности;

3) наличие одноплодной беременности без признаков какой-либо патологии у плода;

4) отсутствие факта приема оральных контрацептивов в течение 3 месяцев до цикла зачатия;

5) срочные роды нормальным плодом с массой при рождении в пределах нормативных значений (более 10-го и меньше 90-го процентиля по массе и длине тела в зависимости от гестационного возраста).

Для оценки ГБЦ использовали режим мультипланарной реконструкции головного мозга плода в целях получения аксиального среза с помощью объемной эхографии. Оценку ГБЦ осуществляли в аксиальной плоскости, проходящей через заднюю черепную ямку и мозжечок, измерения - от задней поверхности червя мозжечка до внутренней поверхности затылочной кости.

Измерения ГБЦ проводились ретроспективно после забора объемов изображения головного мозга плода на ультразвуковом аппарате Voluson E8 (GE) с помощью специального трансдюсера объемного сканирования. Анализ объемных реконструкций осуществлялся на персональном компьютере при использовании специальной программы 4D View (GE). Статистический анализ проводился с использованием электронных таблиц Excel 2011.

РЕЗУЛЬТАТЫ ИССЛЕДОВАНИЯ

И ИХ ОБСУЖДЕНИЕ

В ходе проведенных нами исследований установлено, что большая цистерна мозга плода является легко идентифицируемой структурой при использовании аксиальной плоскости сканирования во втором триместре беременности. В наших исследованиях определение ГБЦ было достигнуто в 100% успешно забранных объемных реконструкций.

При изучении ГБЦ плода было установлено постепенное ее увеличение в сроки от 16 до 27 недель беременности. Согласно нашим результатам, численные значения ГБЦ плода в среднем составили 2,8 (2,1-4,3) мм в 16/0-1/6 недель и 6,4 (4,4-8,4) мм - в 26/0-26/6 недель беременности (табл.).

Нормативные процентильные показатели (5-й, 50-й, 95-й) ГБЦ плода во втором триместре беременности

Процентиль

5-й 50-й 95-й

16/0-16/6 2,1 2,8 4,3

17/0-17/6 2,8 3,6 4,3

18/0-18/6 2,8 4,4 6,0

19/0-19/6 3,0 4,6 6,2

20/0-20/6 3,2 4,8 6,4

21/0-21/6 3,4 5,1 6,8

22/0-22/6 3,6 5,4 7,2

23/0-23/6 3,9 5,7 7,5

24/0-24/6 4,1 6,0 7,9

Окончание таблицы

Срок беременности, недели ГБЦ, мм

Процентиль

5-й 50-й 95-й

25/0-25/6 4,2 6,2 8,2

26/0-26/6 4,4 6,4 8,4

Сравнительный анализ полученных нами данных с результатами зарубежных исследователей показал, что первые отечественные нормативные показатели ГБЦ отличаются от зарубежных , но эти различия не носили достоверного характера.

ЗАКЛЮЧЕНИЕ

Таким образом, проведенные нами исследования убедительно продемонстрировали реальную возможность оценки ГБЦ плода при скрининговом ультразвуковом исследовании во втором триместре беременности. Разработанные нами процентильные значения ГБЦ могут быть использованы для оценки развития головного мозга плода во втором триместре беременности.

ЛИТЕРАТУРА

1. Медведев М. В. Основы ультразвукового скрининга в 18-21 неделю беременности. 2-е изд., доп. и перераб. - М.: Реал Тайм, 2013. - С. 55.

2. Медведев М. В., Алтынник Н. А., Лютая Е. Д. // Вестник Волгоградского государственного медицинского университета. - 2012. - № 3 (43). - С. 41-43.

3. Сапин М. Р., Бочаров В. Я., Никитюк Д. Б. и др. Анатомия человека. - 5-е изд., доп. и перераб. - М.: Медицина, 2001. - Т 2. - 454 с.

4. Lai T. H, Cheng Y. M, Chang F M. Prenatal diagnosis of trisomy 21 in a fetus with an enlarged cisterna magna // Ultrasound Obstet. Gynecol. - 2002. - Vol. 20. - P 413-416.

5. Mahony B. S., Callen P. W, Filly R. A., Hoddick W. K. The fetal cisterna magna // Radiology. - 1984. - Vol. 153. - P 773-776.

6. Quarello E., Molho M., Garel C., et al. Prenatal abnormal features of the fourth ventricle in Joubert syndrome and related disorders // Ultrasound Obstet. Gynecol. - 2014. - Vol. 43. - P 227-232.

7. Salomon L. J., Stirnemann J., Bernard J., et al. Cisterna magna measurements in normal fetuses in relation to gestational age and other covariables // Ultrasound Obstet. Gynecol. - 2010. - Vol. 36 (Suppl. 1). - P 52-167.

8. Sonographic examination of the fetal central nervous system: guidelines for performing the "basic examination" and the "fetal neurosonogram" // Ultrasound Obstet. Gynecol. - 2007. - Vol. 29. - P 109-116.

9. Steiger R. M., Porto M., Lagrew D. C., Randall R. Biometry of the fetal cisterna magna: estimates of the ability to detect trisomy 18 // Ultrasound Obstet. Gynecol. - 1995. - Vol. 5. - P 384-390.

Контактная информация

Козлова Олеся Ивановна - ассистент кафедры ультразвуковой и пренатальной диагностики Института повышения квалификации Федерального медикобиологического агентства, е-mail: [email protected]

Пренатальный скрининг – это комбинированное биохимическое и ультразвуковое исследование, состоящее из анализа крови на определение уровня основных гормонов беременности и обычного УЗИ плода с замером нескольких величин.

Первый скрининг или «двойной тест» (в 11-14 недель)

Скрининг включает в себя два этапа: прохождение УЗИ и взятие крови для анализа.

В ходе ультразвукового исследования диагност определяет количество плодов, срок беременности и снимает размеры эмбриона: КТР, БПР, величину шейной складки, носовой косточки и прочее.

Согласно этим данным можно сказать насколько правильно развивается малыш в утробе матери.

Скрининг УЗИ и его нормы

Оценка размеров эмбриона и его строения. Копчико-теменной размер (КТР) – это один из показателей развития эмбриона, величина которого соответствует сроку беременности.

КТР – это размер от копчика до темечка, без учёта длины ножек.

Существует таблица нормативных значений КТР согласно неделе беременности (см. таблицу 1).

Таблица 1 – Норма КТР согласно сроку беременности

Отклонение размеров плода от нормы в большую сторону говорит о стремительном развитии малыша, что является предвестником вынашивания и рождения крупного плода.

Слишком маленький размер тельца плода, свидетельствует о:

изначально неправильно поставленном сроке беременности участковым гинекологом, ещё до визита к диагносту;
отставании в развитии в результате гормональной недостаточности, инфекционного заболевания или других недугов у матери ребёнка;
генетических патологиях развития плода;
внутриутробной гибели плода (но только при условии, что не прослушиваются сердечные сокращения плода).

Бипариетальный размер (БПР) головы плода – это показатель развития головного мозга малыша, измеряемый от виска до виска. Эта величина также увеличивается пропорционально сроку беременности.

Таблица 2 – Норма БПР головы плода при определённом сроке беременности

Превышение нормы БПР головы плода может говорить о:

крупном плоде, если остальные размеры тоже выше нормы на неделю или две;
скачкообразном росте эмбриона, если остальные размеры в норме (через неделю-две все параметры должны выровняться);
наличие опухоли головного мозга или мозговой грыже (патологии несовместимые с жизнью);
гидроцефалии (водянка) головного мозга вследствие инфекционного заболевания у будущей мамы (назначаются антибиотики и при успешном лечении беременность сохраняется).

Бипариетальный размер меньше нормы в случае недоразвития головного мозга или отсутствия некоторых его участков.

Толщина воротникового пространства (ТВП) или размер «шейной складки» – это основной показатель, который при отклонении от нормы указывает на хромосомную болезнь (синдром Дауна, синдром Эдвардса или другую).

У здорового ребёнка ТВП при первом скрининге не должно быть больше 3 мм (для УЗИ, проводимого через живот) и более 2,5 мм (для вагинального УЗИ).

Величина ТВП сама по себе ничего не значит, это не приговор, просто есть риск. Говорить о высокой вероятности развития хромосомной патологии у плода можно лишь в случае плохих результатов анализа крови на гормоны и при величине шейной складки более 3 мм. Тогда для уточнения диагноза назначают биопсию хориона, чтобы подтвердить или опровергнуть наличие хромосомной патологии плода.

Таблица 3 – Нормы ТВП по неделям беременности

Длина кости носа. У плода с хромосомной аномалией окостенение происходит позже, чем у здорового плода, поэтому при отклонениях в развитии носовая кость при первом скрининге либо отсутствует (в 11 недель), либо её величина слишком мала (с 12 недели).

Длину носовой кости сопоставляют с нормативным значением с 12 недели беременности, на 10-11 неделе врач может лишь указать её наличие или отсутствие.

При несоответствии длины кости носа сроку беременности, но при этом остальные показатели в норме, повода для беспокойства – нет.
Скорее всего, это индивидуальная особенность плода, например, носик у такого малыша будет маленьким и курносым, как у родителей или у кого-то из близких родственников, например, у бабушки или прадедушки.

Таблица 4 – Норма длины носовой кости

Также на первом скрининге УЗИ диагност отмечает, визуализируются ли кости свода черепа, бабочка, позвоночник, кости конечностей, передняя брюшная стенка, желудок, мочевой пузырь. На этом сроке уже хорошо просматриваются указанные органы и части тела.

Оценка жизнедеятельности плода. В первом триместре беременности жизнедеятельность эмбриона характеризуется сердечной и двигательной активностью.

Так как движения плода обычно на этом сроке периодичны и едва различимы, то диагностическую ценность имеет лишь ЧСС эмбриона, а двигательную активность просто отмечают как – «определяется».

Частота сердечных сокращений (ЧСС) плода, в независимости от пола, в 9-10 недель должна быть в диапазоне 170-190 ударов в минуту, с 11 недели и до конца беременности – 140-160 ударов в минуту.

ЧСС плода ниже нормы (85-100 уд/мин) или выше нормы (более 200 уд/мин) – тревожный признак, при котором назначается дополнительное обследование и при необходимости лечение.

Исследование экстраэмбриональных структур: желточного мешка, хориона и амниона. Также УЗ-диагност в протоколе скринингового ультразвукового исследования (другими словами, в бланке результатов УЗИ) отмечает данные о желточном мешке и хорионе, о придатках и стенках матки.

Желточный мешок – это орган зародыша, который до 6-ой недели отвечает за производство жизненно необходимых белков, играет роль первичной печени, кровеносной системы, первичных половых клеток.

В общем, желточный мешок выполняет различные важные функции вплоть до 12-13 недели беременности, далее необходимость в нём отпадает, ведь у плода уже формируются отдельные органы: печень, селезёнка и т.д., которые и возьмут все обязанности по обеспечению жизнедеятельности на себя.

К концу первого триместра желточный мешок сокращается в размерах и превращается в кистозное образование (желточный стебелёк), которое располагается возле основания пуповины. Поэтому в 6-10 недель желточный мешок должен быть не более 6 мм в диаметре, а после 11-13 недели – в норме он и вовсе не визуализируется.

Но всё сугубо индивидуально, главное чтобы он не закончил свои функции раньше положенного срока, поэтому на 8-10 недели он должен быть не менее 2 мм (но и не более 6,0-7,0 мм) в диаметре.

Если до 10 недели желточный мешочек менее 2 мм, то это может свидетельствовать о неразвивающейся беременности или о нехватке прогестерона (тогда назначают Дюфастон или Утрожестан), а если на любом сроке в первом триместре диаметр желточного мешка больше 6-7 мм, то это говорит о риске развития патологий у плода.

Хорион – это внешняя оболочка зародыша, покрытая множеством ворсинок, которые врастают во внутреннюю стенку матки. В первом триместре беременности хорион обеспечивает:

питание плода необходимыми веществами и кислородом;
отведение углекислого газа и других продуктов жизнедеятельности;
защиту от проникновения вирусов и инфекций (хоть эта функция не долговечна, но при своевременном лечении плод не заражается).

В пределах нормы локализация хориона «на дне» полости матки (на верхней стенке), на передней, задней или одной из боковых стенок (левой или правой), а структура хориона должна быть не изменённой.

Расположение хориона в области внутреннего зева (перехода матки в шейку), на нижней стенке (на расстоянии 2-3 см от зева) называют предлежанием хориона.

Но не всегда такой диагноз свидетельствует о предлежании плаценты в будущем, обычно хорион «перемещается» и основательно закрепляется повыше.

Предлежание хориона повышает риск самопроизвольного выкидыша, поэтому при таком диагнозе соблюдайте постельный режим, меньше двигайтесь и не перетруждайтесь. Лечение одно: лежать в кровати сутками (вставая только в туалет), временами поднимая вверх ноги и оставаясь в таком положении минут 10-15.

К концу первого триместра хорион станет плацентой, которая до конца беременности постепенно будет «созревать» или как ещё говорят «стареть».

До 30 недели беременности – степень зрелости 0.

Так оценивается способность плаценты обеспечивать ребёнка всем необходимым на каждом этапе беременности. Существует и понятие «преждевременное старение плаценты», которое говорит об осложнении течения беременности.

Амнион – это внутренняя водная оболочка зародыша, в которой накапливается амниотическая жидкость (околоплодные воды).

Количество околоплодных вод в 10 недель – около 30 мл, в 12 недель – 60 мл, а далее идёт его увеличение на 20-25 мл в неделю, и в 13-14 недель уже содержится около 100 мл вод.

При осмотре матки узистом может быть обнаружен повышенный тонус миометрия матки (или гипертонус матки). В норме матка должна быть не в тонусе.

Часто в результатах УЗИ можно увидеть запись «локальное утолщение миометрия по задней/передней стенке», под которой подразумевают как кратковременное изменение мышечного слоя матки из-за чувства взволнованности у беременной при проведении УЗИ, так и повышенный тонус матки, который является угрозой самопроизвольного выкидыша.

Осматривается и шейка матки, её зев должен быть закрыт. Длина шейки матки на 10-14 недели беременности должна быть около 35-40 мм (но не менее 30 мм для первородящих и 25 мм для повторнородящих). Если она короче, то это говорит о риске преждевременных родов в будущем. Приближаясь ко дню предполагаемых родов, шейка матки будет укорачиваться (но должна быть не менее 30 мм к концу срока беременности), а перед самими родами её зев – раскрываться.

Отклонение от нормы некоторых параметров при первом скрининге не даёт повода для волнений, просто беременность в будущем должна наблюдаться более пристально, и только после второго скрининга можно говорить о риске развития пороков у плода.

Стандартный протокол УЗИ в первом триместре

Биохимический скрининг («двойной тест») и его расшифровка

Биохимический скрининг I триместра подразумевает определение двух элементов, содержащихся в крови женщины: уровня свободного b-ХГЧ и протеина-А плазмы крови – PAPP-A. Это два гормона беременности и при нормальном развитии малыша они должны соответствовать норме.

Хорионический гонадотропин человека (ХГЧ) состоит из двух субъединиц – альфа и бета. Свободный бета-ХГЧ – в своём роде уникален, поэтому его значение взято за основной биохимический маркер, используемый для оценки риска наличия хромосомной патологии у плода.

Таблица 5 – Норма b-ХГЧ при беременности по неделям

Повышение значения свободного b-ХГЧ говорит о:

риске наличия у плода синдрома Дауна (в случае превышения нормы в два раза);
многоплодной беременности (уровень ХГЧ возрастает пропорционально числу плодов);
наличие у беременной сахарного диабета;
гестозе (т.е. при повышении артериального давления + отёках + обнаружении белка в моче);
пороках развития плода;
пузырном заносе, хориокарциноме (редкий вид опухоли)

Понижение значения бета-ХГЧ указывает на:

риск наличия у плода синдрома Эдвардса (трисомии 18) или синдрома Патау (трисомии 13);
угрозу прерывания беременности;
задержку плода в развитии;
хроническую плацентарную недостаточность.

PAPP-A – ассоциированный с беременностью протеин-А плазмы.

Таблица 6 – Норма PAPP-A при беременности по неделям

Пониженное содержание PAPP-A в крови беременной даёт веское основание предполагать об имеющемся риске:

развития хромосомной патологии: синдрома Дауна (трисомии 21), синдрома Эдвардса (трисомии 18), синдрома Патай (трисомии 13) или синдрома Корнелии де Ланге;
самопроизвольного выкидыша или внутриутробной гибели плода;
фетоплацентарной недостаточности или гипотрофии плода (т.е. недостаточная масса тела из-за нарушения питания малыша);
развития преэклампсии (оценивается совместно с уровнем плацентарного фактора роста (PLGF). О высоком риске развития преэклампсии говорит снижение РАРР-А совместно со снижением плацентарного фактора роста.

Повышение PAPP-A может наблюдаться если:

женщина вынашивает двойню/тройню;
плод крупный и масса плаценты увеличена;
плацента расположена низко.

В диагностических целях важны оба показателя, поэтому их обычно рассматривают в комплексе. Так если снижен ПАПП-А и повышен бета-ХГЧ – существует риск наличия у плода синдрома Дауна, а при снижении обоих показателей – синдрома Эдвардса или синдрома Патау (трисомия 13).

После 14 недели беременности анализ на ПАПП-А считается неинформативным.

Второй скрининг II триместра (в 16-20 недель)

II скрининг, как правило, назначается при отклонениях в I скрининге, реже при угрозе прерывания беременности. При отсутствии отклонений второй комплексный скрининг можно не проводить, а пройти лишь УЗИ плода.

Скрининг УЗИ: нормы и отклонения

Скрининговое УЗИ на этом сроке направлено на определение «скелетного» строения плода и развития его внутренних органов.
Фетометрия. Диагност отмечает предлежание плода (тазовое или головное) и снимает другие показатели развития плода (см. таблицу 7 и 8).

Таблица 7 – Нормативные размеры плода по УЗИ

Как и при первом скрининге, так и во втором измеряется длина носовой кости. При нормальных остальных показателях, отклонение длины носовой кости от нормы не считается признаком хромосомных патологий у плода.

Таблица 8 – Норма длины носовой кости

Согласно проведенным замерам можно судить об истинном сроке беременности.

Анатомия плода. Узистом ведётся осмотр внутренних органов малыша.

Таблица 9 – Нормативные значения мозжечка плода по неделям

Размеры, как боковых желудочков мозга, так и большой цистерны плода не должны превышать 10-11 мм.

Обычно остальные показатели, типа: Носогубный треугольник, Глазницы, Позвоночник, 4-х камерный срез сердца, Срез через 3 сосуда, Желудок, Кишечник, Почки, Мочевой пузырь, Легкие – при отсутствии видимых патологий отмечаются как «норма».

Место прикрепления пуповины к передней брюшной стенке и к центру плаценты считается нормой.

К аномальному прикреплению пуповины относится краевое, оболочечное и расщеплённое, что приводит к сложностям в родовом процессе, гипоксии плода и даже его гибели при родах, если не назначено плановое КС или при преждевременных родах.

Поэтому во избежание гибели плода и кровопотери у женщины при родах назначается плановое кесарево сечение (КС).

Также существует риск задержки в развитии, но при нормальных показателях развития малыша и тщательному наблюдению за роженицей всё пройдёт благополучно для обоих.

Плацента, пуповина, околоплодные воды. Плацента располагается чаще всего на задней стенке матки (в бланке может уточняться больше справа или слева), что считается самым удачным прикреплением, так как эта часть матки лучше всего снабжается кровью.

Зона ближе ко дну тоже имеет хорошее кровоснабжение.

Но бывает, что плацента локализуется на передней стенке матки, что не считается чем-то патологическим, но эта область подвержена растяжению при росте малыша внутри утробы матери «плюс» активные движения крохи – всё это может привести к отслойке плаценты. К тому же предлежание плаценты чаще встречается именно у женщин с передним расположением плаценты.

Это не критично, просто данная информация важна для принятия решения о методе родоразрешения (необходимо ли кесарево сечение и какие трудности могут возникнуть при родах).

В норме край плаценты должен находиться на 6-7 см (и более) выше внутреннего зева. Аномальным принято считать её расположение в нижней части матки в области внутреннего зева, частично или полностью перекрывая его. Такое явление называют «предлежанием плаценты» (или низкой плацентацией).

Толщину плаценты информативнее измерять после 20 недели беременности. До этого срока отмечают только её структуру: однородная или неоднородная.

С 16 и по 27-30 неделю беременности структура плаценты должна быть неизменной, однородной.

Структура с расширением межворсинчатого пространства (МВП), эхонегативными образованиями и другого рода отклонениями негативно влияет на питание плода, вызывая гипоксию и отставание в развитии. Поэтому назначается лечение Курантилом (нормализует кровообращение в плаценте), Актовегином (улучшает снабжение плода кислородом). При своевременном лечении детки рождаются здоровыми и в срок.

После 30 недели наблюдается изменение плаценты, её старение, и как следствие неоднородность. На позднем сроке это уже нормальное явление, не требующее дополнительных обследований и лечения.

В норме до 30 недели степень зрелости плаценты «нулевая».

Количество околоплодных вод. Для определения их количества диагност производит расчёт индекса амниотической жидкости (ИАЖ) согласно замерам, сделанным в ходе УЗИ.

Таблица 10 – Нормы индекса амниотической жидкости по неделям

Найдите в первом столбце свою неделю беременности. Во втором столбце указан диапазон нормы для данного срока. Если ИАЖ, указанный узистом в результатах скрининга, входит в этот диапазон, то количество околоплодных вод соответствует норме, меньше нормы означает раннее маловодие, а больше – многоводие.

Существуют две степени тяжести: умеренное (незначительное) и выраженное (критическое) маловодие.

Выраженное маловодие грозит аномальным развитием конечностей плода, деформацией позвоночника, страдает и нервная система малыша. Как правило, детки, перенёсшие в утробе матери маловодие, отстают в развитии и весе.

При выраженном маловодии обязательно должно назначаться медикаментозное лечение.

Умеренное маловодие обычно не требует лечения, необходимо лишь наладить питание, свести к минимуму физические нагрузки, принимать витаминный комплекс (обязательно в него должен входить витамин Е).

При отсутствии инфекций, гестоза и сахарного диабета у матери ребёнка, и при развитии малыша в пределах нормы – повода для волнений нет, скорее всего, это особенность течения данной беременности.

В норме пуповина имеет 3 сосуда : 2-е артерии и 1-а вена. Отсутствие одной артерии может привести к различным патологиям в развитии плода (к пороку сердца, атрезии пищевода и свищу, гипоксии плода, нарушению работы мочеполовой или центральной нервной системы).

Но о нормальном течении беременности, когда работу отсутствующей артерии компенсирует имеющаяся, можно говорить при:

нормальных результатах анализов крови на содержание ХГЧ, свободного эстриола и АФП, т.е. при отсутствии хромосомных патологий;
хороших показателях развития плода (согласно УЗИ);
отсутствии дефектов строения сердца плода (при обнаружении у плода открытого функционального овального окна волноваться не стоит, оно обычно закрывается до года, но наблюдаться у кардиолога необходимо раз в 3-4 месяца);
не нарушенном кровотоке в плаценте.

Малыши с такой аномалией, как «единственная артерия пуповины» (сокращённо ЕАП), обычно появляются на свет с маленьким весом, могут часто болеть.

До года важно следить за изменениями в организме ребёнка, после года жизни крохи рекомендуется основательно заняться его здоровьем: организовать правильное сбалансированное питание, приём витаминов и минералов, выполнять укрепляющие иммунитет процедуры – всё это способно привести состояние маленького организма в порядок.

Шейка и стенки матки. При отсутствии отклонений, в протоколе ультразвукового исследования будет отмечено «Шейка и стенки матки без особенностей» (или сокращённо б/о).

Длина шейки матки в этом триместре должна быть 40-45 мм, допустимо 35-40 мм, но не менее 30 мм. Если наблюдается её открытие и/или укорочение по сравнению с предыдущим замером при УЗИ или размягчение её тканей, что обобщенно называется «истмико-цервикальной недостаточностью» (ИЦН), то назначается установка пессария акушерского разгрузочного или наложение швов, чтобы сохранить беременность и доходить до положенного срока.

Визуализация. В норме она должна быть «удовлетворительная». Визуализация затруднена при:

неудобном для исследования положении плода (просто малыш расположился так, что не всё удаётся увидеть и замерить или он во время УЗИ постоянно крутился);
избыточном весе (в графе визуализации указана причина – из-за подкожной жировой клетчатки (ПЖК));
отёках у будущей мамочки
гипертонусе матки при проведении УЗИ.

Стандартный протокол УЗИ во втором триместре

Биохимический скрининг или «тройной тест»

Биохимический скрининг крови второго триместра направлен на определение трёх показателей – уровня свободного b-ХГЧ, свободного эстриола и АФП.

Норму свободного бета-ХГЧ смотрите по таблице внизу, а расшифровку найдёте , она аналогична на каждом сроке беременности.

Таблица 11 – Норма свободного b-ХГЧ во втором триместре

Свободный эстриол – это один из гормонов беременности, который отражает функционирование и развитие плаценты. При нормальном течении беременности он прогрессивно растёт с первых дней начала формирования плаценты.

Таблица 12 – Норма свободного эстриола по неделям

Повышение количества свободного эстриола в крови беременной наблюдается при многоплодной беременности или большом весе плода.

Снижение уровня эстриола отмечается при фетоплацентарной недостаточности, угрозе прерывания беременности, пузырном заносе, внутриутробной инфекции, гипоплазии надпочечников или анэнцефалии (дефекте развития нервной трубки) плода, синдроме Дауна.

Критическим считается снижение свободного эстриола на 40% и более от нормативного значения.

Приём антибиотиков в период сдачи анализа также может повлиять на снижение эстриола в крови женщины.

Альфа-фетопротеин (АФП) – это белок, вырабатываемый в печени и желудочно-кишечном тракте малыша, начиная с 5 недели беременности от зачатия.

В кровь матери этот белок поступает через плаценту и из околоплодных вод, и начинает нарастать в ней с 10 недели беременности.

Таблица 13 – Норма АФП по неделям беременности

Если во время беременности женщина болела вирусной инфекцией, и у малыша произошел некроз печени, то также наблюдается повышение АФП в сыворотке крови беременной.

Третий скрининг (на 30-34 неделе)

Всего проводят два скрининга при беременности: в первом и во втором триместрах. В III триместре беременности проводят как бы итоговый контроль за состоянием здоровья плода, смотрят его положение, оценивают функциональность плаценты, принимается решение о методе родоразрешения.

Для этого где-то на 30-36 неделе назначается УЗИ плода, а с 30-32 недели кардиотокография (сокращённо КТГ – регистрация изменений сердечной деятельности плода в зависимости от его двигательной активности или сокращений матки).

Также может назначаться допплерография, которая позволяет оценить силу кровотока в маточных, плацентарных и магистральных сосудах плода. С помощью этого исследования врач узнаёт, хватает ли малышу питательных веществ и кислорода, ведь лучше предупредить появление гипоксии плода, чем решать проблемы со здоровьем крохи уже после родов.

Именно толщина плаценты наряду со степенью зрелости показывает её способность снабжать плод всем необходимым.

Таблица 14 – Толщина плаценты (норма)

При уменьшении толщины ставят диагноз «гипоплазия плаценты». Обычно это явление вызывает поздний токсикоз, гипертония, атеросклероз или инфекционные заболевания, перенесённые женщиной во время беременности. В любом случае назначается лечение или поддерживающая терапия.

Чаще всего гипоплазия плаценты наблюдается у хрупких миниатюрных женщин, ведь одним из факторов уменьшения толщины плаценты является вес и телосложение беременной. Это не страшно, опаснее увеличение толщины плаценты и как следствие её старение, что говорит о патологии, которая может привести к прерыванию беременности.

Толщина плаценты увеличивается при железодефицитной анемии , гестозе, сахарном диабете, резус-конфликте и при вирусных или инфекционных заболеваниях (перенесённых или имеющихся) у беременной.

В норме постепенное утолщение плаценты происходит в третьем триместре, что называется её старением или зрелостью.

Степень зрелости плаценты (норма):

0 степень – до 27-30 недели;
1 степень – 30-35 недели;
2 степень – 35-39 недели;
3 степень – после 39 недели.

Раннее состаривание плаценты чревато дефицитом питательных веществ и кислорода, что грозит гипоксией плода и отставанием в развитии.

Немаловажную роль в третьем триместре играет и количество околоплодных вод. Ниже приведена нормативная таблица для индекса амниотической жидкости – параметр, характеризующий количество вод.

Ниже приведена таблица нормативных размеров плода по неделям беременности. Малыш может немного не соответствовать указанным параметрам, ведь все детки индивидуальны: кто-то крупненьким будет, кто-то маленьким и хрупким.

Таблица 16 – Нормативные размеры плода по УЗИ за весь период беременности

Подготовка к скрининговому УЗИ

Трансабдоминальное УЗИ – датчиком водят по брюшной стенке женщины, трансвагинальное УЗИ – датчик вводят во влагалище.

При трансабдоминальном УЗИ женщина, со сроком до 12 недель беременности, должна прийти на диагностику с полным мочевым пузырем, выпив 1-1,5 л воды за полчаса-час до визита к врачу-узисту. Это необходимо, чтобы полный мочевой пузырь «выдавил» матку из полости таза, что даст возможность лучше её рассмотреть.

Со второго триместра матка увеличивается в размерах и хорошо визуализируется без всякой подготовки, поэтому необходимость в полном мочевом пузыре отпадает.

Возьмите с собой носовой платок, чтобы вытереть с живота остатки специального геля.

При трансвагинальном УЗИ предварительно необходимо провести гигиену наружных половых органов (без спринцевания).

Врач может сказать заранее приобрести в аптеке презерватив, который одевают на датчик в целях гигиены, и сходить в туалет помочиться, если последнее мочеиспускание было более часа назад. Для поддержания интимной гигиены возьмите с собой специальные влажные салфетки, которые также приобретите заранее в аптеке либо в магазине на соответствующем отделе.

Трансвагинальное УЗИ проводят обычно только в первом триместре беременности. С помощью него можно ещё до 5 недели беременности обнаружить плодное яйцо в полости матки, абдоминальному УЗИ это не всегда под силу на таком раннем сроке.

Преимуществом вагинального УЗИ является и то, что оно способно определить внематочную беременность , угрозу выкидыша при патологии расположения плаценты, заболевания яичников, фаллопиевых труб, матки и её шейки. Также вагинальное исследование дает возможность более точно оценить, как развивается плод, что бывает трудно сделать у женщин с избыточным весом (при наличии складки жира на животе).

Для ультразвукового исследования важно, чтобы газы не мешали обследованию, поэтому при метеоризмах (вздутии живота) необходимо за день до УЗИ принимать по 2 таблетки Эспумизана после каждого приёма пищи, и утром в день обследования выпить 2 таблетки Эспумизана или пакетик Смекты, разведя его в пол стакане воды.

Подготовка к биохимическому скринингу

Кровь берут из вены, желательно утром и обязательно натощак. Последний приём пищи должен быть за 8-12 часов до отбора пробы. Утром в день забора крови можно выпить только минеральной воды без газа. Помните, что чай, сок и прочая подобная жидкость – это тоже еда.

Стоимость комплексного скрининга

Если плановое ультразвуковое исследование в городских женских консультациях чаще всего проводят за небольшую плату либо вовсе бесплатно, то провести пренатальный скрининг – недешёвый комплекс процедур.

Один только биохимический скрининг стоит от 800 до 1600 руб. (от 200 до 400 грн.) в зависимости от города и лаборатории «плюс» ещё за обычное УЗИ плода необходимо заплатить где-то 880-1060 руб. (220-265 грн.). В сумме комплексный скрининг обойдётся минимум 1 600 – 2 660 руб. (420-665 грн.).

Не имеет смысла проводить пренатальный скрининг на любом сроке беременности, если не готовы сделать аборт в случае подтверждения врачами наличия у плода умственной отсталости (синдрома Дауна, Эдвардса и т.д.) или пороков каких-либо органов.

Комплексный скрининг предназначен для ранней диагностики патологий во внутриутробном развитии плода, чтобы иметь возможность производить на свет только здоровое потомство.

Показания для проведения эхографии мозга

Недоношенность.
Неврологическая симптоматика.
Множественные стигмы дисэмбриогенеза.
Указания на хроническую внутриутробную гипоксию в анамнезе.
Асфиксия в родах.
Синдром дыхательных расстройств в неонатальном периоде.
Инфекционные заболевания у матери и ребенка.

Для оценки состояния мозга у детей с открытым передним родничком используют секторный или микроконвексный датчик с частотой 5-7,5 МГц. Если родничок закрыт, то можно использовать датчики с более низкой частотой - 1,75-3,5 МГц, однако разрешение будет невысоким, что дает худшее качество эхограмм. При исследовании недоношенных детей, а также для оценки поверхностных структур (борозд и извилин на конвекситальной поверхности мозга, экстрацеребрального пространства) используют датчики с частотой 7,5-10 МГц.

Акустическим окном для исследования мозга может служить любое естественное отверстие в черепе, но в большинстве случаев используют большой родничок, поскольку он наиболее крупный и закрывается последним. Маленький размер родничка значительно ограничивает поле зрения, особенно при оценке периферических отделов мозга.

Для проведения эхоэнцефалографического исследования датчик располагают над передним родничком, ориентируя его так, чтобы получить ряд корональных (фронтальных) срезов, после чего переворачивают на 90° для выполнения сагиттального и парасагиттального сканирования. К дополнительным подходам относят сканирование через височную кость над ушной раковиной (аксиальный срез), а также сканирование через открытые швы, задний родничок и область атланто-затылочного сочленения.

По своей эхогенности структуры мозга и черепа могут быть разделены на три категории:

гиперэхогенные - кость, мозговые оболочки, щели, кровеносные сосуды, сосудистые сплетения, червь мозжечка;
средней эхогенности - паренхима полушарий мозга и мозжечка;
гипоэхогенные - мозолистое тело, мост, ножки мозга, продолговатый мозг;
анэхогенные - ликворсодержащие полости желудочков, цистерны, полости прозрачной перегородки и Верге.

Нормальные варианты мозговых структур

Борозды и извилины. Борозды выглядят как эхогенные линейные структуры, разделяющие извилины. Активная дифференцировка извилин начинается с 28-й недели гестации; их анатомическое появление предшествует эхографической визуализации на 2-6 нед. Таким образом, по количеству и степени выраженности борозд можно судить о гестационном возрасте ребенка.

Визуализация структур островкового комплекса также зависит от зрелости новорожденного ребенка. У глубоко недоношенных детей он остается открытым и представлен в виде треугольника, флага - как структуры повышенной эхогенности без определения в нем борозд. Закрытие сильвиевой борозды происходит по мере формирования лобной, теменной, затылочной долей; полное закрытие рейлева островка с четкой сильвиевой бороздой и сосудистыми образованиями в ней заканчивается к 40-й неделе гестации.

Боковые желудочки. Боковые желудочки, ventriculi lateralis - это полости, заполненные цереброспинальной жидкостью, видимые как анэхогенные зоны. Каждый боковой желудочек состоит из переднего (лобного), заднего (затылочного), нижнего (височного) рогов, тела и атриума (треугольника) - рис. 1. Атриум расположен между телом, затылочным и теменным рогом. Затылочные рога визуализируются с трудом, их ширина вариабельна. Размер желудочков зависит от степени зрелости ребенка, с увеличением гестационного возраста их ширина снижается; у зрелых детей в норме они щелевидны. Легкая асимметрия боковых желудочков (различие размеров правого и левого бокового желудочка на корональном срезе на уровне отверстия Монро до 2 мм) встречается довольно часто и не является признаком патологии. Патологическое расширение боковых желудочков чаще начинается с затылочных рогов, поэтому отсутствие возможности их четкой визуализации - серьезный аргумент против расширения. О расширении боковых желудочков можно говорить, когда диагональный размер передних рогов на корональном срезе через отверстие Монро превышает 5 мм и исчезает вогнутость их дна.

Рис. 1. Желудочковая система мозга.
1 - межталамическая связка;
2 - супраоптический карман III желудочка;
3 - воронкообразный карман III желудочка;

5 - отверстие Монро;
6 - тело бокового желудочка;
7 - III желудочек;
8 - шишковидный карман III желудочка;
9 - клубочек сосудистого сплетения;
10 - задний рог бокового желудочка;
11 - нижний рог бокового желудочка;
12 - сильвиев водопровод;
13 - IV желудочек.

Сосудистые сплетения. Сосудистые сплетения (plexus chorioideus) - это богато васкуляризованный орган, вырабатывающий цереброспинальную жидкость. Эхографически ткань сплетения выглядит как гиперэхогенная структура. Сплетения переходят с крыши III желудочка через отверстия Монро (межжелудочковые отверстия) на дно тел боковых желудочков и продолжаются на крышу височных рогов (см. рис. 1); также они имеются в крыше IV желудочка, но эхографически в этой области не определяются. Передние и затылочные рога боковых желудочков не содержат сосудистых сплетений.

Сплетения обычно имеют ровный гладкий контур, но могут быть и неровности, и легкая асимметрия. Наибольшей ширины сосудистые сплетения достигают на уровне тела и затылочного рога (5-14 мм), образуя в области атриума локальное уплотнение - сосудистый клубочек (glomus), который может иметь форму пальцеобразного выроста, быть слоистым или раздробленным. На корональных срезах сплетения в затылочных рогах выглядят как эллипсоидные плотности, практически полностью выполняющие просвет желудочков. У детей с меньшим гестационным возрастом размер сплетений относительно больше, чем у доношенных.

Сосудистые сплетения могут быть источником внутрижелудочковых кровоизлияний у доношенных детей, тогда на эхограммах видна их четкая асимметрия и локальные уплотнения, на месте которых затем образуются кисты.

III желудочек. III желудочек (ventriculus tertius) представляется тонкой щелевидной вертикальной полостью, заполненной ликвором, расположенной сагиттально между таламусами над турецким седлом. Он соединяется с боковыми желудочками через отверстия Монро (foramen interventriculare) и с IV желудочком через сильвиев водопровод (см. рис. 1). Супраоптический, воронкообразный и шишковидный отростки придают III желудочку на сагиттальном срезе треугольный вид. На корональном срезе он виден как узкая щель между эхогенными зрительными ядрами, которые взаимосоединяются межталамической спайкой (massa intermedia), проходящей через полость III желудочка. В неонатальном периоде ширина III желудочка на корональном срезе не должна превышать 3 мм, в грудном возрасте - 3-4 мм. Четкие очертания III желудочка на сагиттальном срезе говорят о его расширении.

Сильвиев водопровод и IV желудочек. Сильвиев водопровод (aquaeductus cerebri) представляет собой тонкий канал, соединяющий III и IV желудочки (см. рис. 1), редко видимый при УЗ исследовании в стандартных позициях. Его можно визуализировать на аксиальном срезе в виде двух эхогенных точек на фоне гипоэхогенных ножек мозга.

IV желудочек (ventriculus quartus) представляет собой небольшую полость ромбовидной формы. На эхограммах в строго сагиттальном срезе он выглядит малым анэхогенным треугольником посередине эхогенного медиального контура червя мозжечка (см. рис. 1). Передняя его граница отчетливо не видна из-за гипоэхогенности дорсальной части моста. Переднезадний размер IV желудочка в неонатальном периоде не превышает 4 мм.

Мозолистое тело. Мозолистое тело (corpus callosum) на сагиттальном срезе выглядит как тонкая горизонтальная дугообразная гипоэхогенная структура (рис. 2), ограниченная сверху и снизу тонкими эхогенными полосками, являющимися результатом отражения от околомозолистой борозды (сверху) и нижней поверхности мозолистого тела. Сразу под ним располагаются два листка прозрачной перегородки, ограничивающие ее полость. На фронтальном срезе мозолистое тело выглядит тонкой узкой гипоэхогенной полоской, образующей крышу боковых желудочков.

Рис. 2. Расположение основных мозговых структур на срединном сагиттальном срезе.
1 - варолиев мост;
2 - препонтинная цистерна;
3 - межножковая цистерна;
4 - прозрачная перегородка;
5 - ножки свода;
6 - мозолистое тело;
7 - III желудочек;
8 - цистерна четверохолмия;
9 - ножки мозга;
10 - IV желудочек;
11 - большая цистерна;
12 - продолговатый мозг.

Полость прозрачной перегородки и полость Верге. Эти полости расположены непосредственно под мозолистым телом между листками прозрачной перегородки (septum pellucidum) и ограничены глией, а не эпендимой; они содержат жидкость, но не соединяются ни с желудочковой системой, ни с субарахноидальным пространством. Полость прозрачной перегородки (cavum cepti pellucidi) находится кпереди от свода мозга между передними рогами боковых желудочков, полость Верге расположена под валиком мозолистого тела между телами боковых желудочков. Иногда в норме в листках прозрачной перегородки визуализируются точки и короткие линейные сигналы, происходящие от субэпендимальных срединных вен. На корональном срезе полость прозрачной перегородки выглядит как квадратное, треугольное или трапециевидное анэхогенное пространство с основанием под мозолистым телом. Ширина полости прозрачной перегородки не превышает 10-12 мм и у недоношенных детей шире, чем у доношенных. Полость Верге, как правило, уже полости прозрачной перегородки и у доношенных детей обнаруживается редко. Указанные полости начинают облитерироваться после 6 мес гестации в дорсовентральном направлении, но точных сроков их закрытия нет, и они обе могут обнаруживаться у зрелого ребенка в возрасте 2-3 мес.

Базальные ядра, таламусы и внутренняя капсула. Зрительные ядра (thalami) - сферические гипоэхогенные структуры, расположенные по бокам от полости прозрачной перегородки и формирующие боковые границы III желудочка на корональных срезах. Верхняя поверхность ганглиоталамического комплекса делится на две части каудоталамической выемкой - передняя относится к хвостатому ядру, задняя - к таламусу (рис. 3). Между собой зрительные ядра соединены межталамической спайкой, которая становится четко видимой лишь при расширении III желудочка как на фронтальном (в виде двойной эхогенной поперечной структуры), так и на сагиттальном срезах (в виде гиперэхогенной точечной структуры).

Рис. 3. Взаиморасположение структур базально-таламического комплекса на парасагиттальном срезе.
1 - скорлупа чечевицеобразного ядра;
2 - бледный шар чечевицеобразного ядра;
3 - хвостатое ядро;
4 - таламус;
5 - внутренняя капсула.

Базальные ядра - это подкорковые скопления серого вещества, расположенные между таламусом и рейлевым островком. Они имеют сходную эхогенность, что затрудняет их дифференцировку. Парасагиттальный срез через каудоталамическую выемку - самый оптимальный подход для обнаружения таламусов, чечевицеобразного ядра, состоящего из скорлупы, (putamen), и бледного шара, (globus pallidus), и хвостатого ядра, а также внутренней капсулы - тонкой прослойки белого вещества, отделяющей ядра полосатого тела от таламусов. Более четкая визуализация базальных ядер возможна при использовании датчика 10 МГц, а также при патологии (кровоизлиянии или ишемии) - в результате нейронального некроза ядра приобретают повышенную эхогенность.

Герминальный матрикс - это эмбриональная ткань с высокой метаболической и фибринолитической активностью, продуцирующая глиобласты. Эта субэпендимальная пластинка наиболее активна между 24-й и 34-й неделями гестации и представляет собой скопление хрупких сосудов, стенки которых лишены коллагеновых и эластичных волокон, легко подвержены разрыву и являются источником периинтравентрикулярных кровоизлияний у недоношенных детей. Герминальный матрикс залегает между хвостатым ядром и нижней стенкой бокового желудочка в каудоталамической выемке, на эхограммах выглядит гиперэхогенной полоской.

Цистерны мозга. Цистерны - это содержащие ликвор пространства между структурами мозга (см. рис. 2), в которых также могут находиться крупные сосуды и нервы. В норме они редко видны на эхограммах. При увеличении цистерны выглядят как неправильно очерченные полости, что свидетельствует о проксимально расположенной обструкции току цереброспинальной жидкости.

Большая цистерна (cisterna magna, c. cerebromedullaris) расположена под мозжечком и продолговатым мозгом над затылочной костью, в норме ее верхненижний размер на сагиттальном срезе не превышает 10 мм. Цистерна моста - эхогенная зона над мостом перед ножками мозга, под передним карманом III желудочка. Она содержит в себе бифуркацию базиллярной артерии, что обусловливает ее частичную эхоплотность и пульсацию.

Базальная (c. suprasellar) цистерна включает в себя межножковую, c. interpeduncularis (между ножками мозга) и хиазматическую, c. chiasmatis (между перекрестом зрительных нервов и лобными долями) цистерны. Цистерна перекреста выглядит пятиугольной эхоплотной зоной, углы которой соответствуют артериям Виллизиева круга.

Цистерна четверохолмия (c. quadrigeminalis) - эхогенная линия между сплетением III желудочка и червем мозжечка. Толщина этой эхогенной зоны (в норме не превышающая 3 мм) может увеличиваться при субарахноидальном кровоизлиянии. В области цистерны четверохолмия могут находиться также арахноидальные кисты.

Обводная (c. ambient) цистерна - осуществляет боковое сообщение между препонтинной и межножковой цистернами впереди и цистерной четверохолмия сзади.

Мозжечок (cerebellum) можно визуализировать как через передний, так и через задний родничок. При сканировании через большой родничок качество изображения самое плохое из-за дальности расстояния. Мозжечок состоит из двух полушарий, соединенных червем. Полушария слабосреднеэхогенны, червь частично гиперэхогенен. На сагиттальном срезе вентральная часть червя имеет вид гипоэхогенной буквы "Е", содержащей цереброспинальную жидкость: вверху - квадригеминальная цистерна, в центре - IV желудочек, внизу - большая цистерна. Поперечный размер мозжечка прямо коррелирует с бипариетальным диаметром головы, что позволяет на основании его измерения определять гестационный возраст плода и новорожденного.

Ножки мозга (pedunculus cerebri), мост (pons) и продолговатый мозг (medulla oblongata) расположены продольно кпереди от мозжечка и выглядят гипоэхогенными структурами.

Паренхима. В норме отмечается различие эхогенности между корой мозга и подлежащим белым веществом. Белое вещество чуть более эхогенно, возможно, из-за относительно большего количества сосудов. В норме толщина коры не превышает нескольких миллиметров.

Вокруг боковых желудочков, преимущественно над затылочными и реже над передними рогами, у недоношенных детей и у некоторых доношенных детей имеется ореол повышенной эхогенности, размер и визуализация которого зависят от гестационного возраста. Он может сохраняться до 3- 4 нед жизни. В норме его интенсивность должна быть ниже, чем у сосудистого сплетения, края - нечеткими, расположение - симметричным. При асимметрии или повышении эхогенности в перивентрикулярной области следует проводить УЗ исследование мозга в динамике для исключения перивентрикулярной лейкомаляции.

Стандартные эхоэнцефалографические срезы

Корональные срезы (рис. 4). Первый срез проходит через лобные доли перед боковыми желудочками (рис. 5). Срединно определяется межполушарная щель в виде вертикальной эхогенной полоски, разделяющей полушария. При ее расширении в центре виден сигнал от серпа мозга (falx), не визуализируемый отдельно в норме (рис. 6). Ширина межполушарной щели между извилинами не превышает в норме 3-4 мм. На этом же срезе удобно измерять размер субарахноидального пространства - между латеральной стенкой верхнего сагиттального синуса и ближайшей извилиной (синокортикальная ширина). Для этого желательно использовать датчик с частотой 7,5-10 МГц, большое количество геля и очень осторожно прикасаться к большому родничку, не надавливая на него. Нормальный размер субарахноидального пространства у доношенных детей - до 3 мм, у недоношенных - до 4 мм.

Рис. 4. Плоскости коронального сканирования (1-6).

Рис. 5. Эхограмма мозга новорожденного, первый корональный срез через лобные доли.
1 - глазницы;
2 - межполушарная щель (не расширена).

Рис. 6. Измерение ширины субарахноидального пространства и ширины межполушарной щели на одном-двух корональных срезах - схема (а) и эхограмма мозга (б).
1 - верхний сагиттальный синус;
2 - ширина субарахноидального пространства;
3 - ширина межполушарной щели;
4 - серп мозга.

Второй срез выполняется через передние рога боковых желудочков кпереди от отверстий Монро на уровне полости прозрачной перегородки (рис. 7). Лобные рога, не содержащие ликвора, визуализируются по обеим сторонам от межполушарной щели как эхогенные полоски; при наличии в них ликвора они выглядят анэхогенными структурами, похожими на бумеранги. Крышу передних рогов боковых желудочков представляет гипоэхогенная полоска мозолистого тела, а между их медиальными стенками расположены листки прозрачной перегородки, содержащие полость. На данном срезе оценивают форму и измеряют ширину полости прозрачной перегородки - максимальное расстояние между ее стенками. Боковые стенки передних рогов формируют базальные ядра - непосредственно под дном рога - головка хвостатого ядра, латеральнее - чечевицеобразное ядро. Еще латеральнее на этом срезе по обеим сторонам от цистерны перекреста определяются височные доли.

Рис. 7. Эхограмма мозга, второй корональный срез через передние рога боковых желудочков.
1 - височные доли;
2 - сильвиева щель;
3 - полость прозрачной перегородки;
4 - передний рог бокового желудочка;
5 - мозолистое тело;
6 - межполушарная щель;
7 - хвостатое ядро;
8 - таламус.

Третий корональный срез проходит через отверстия Монро и III желудочек (рис. 8). На этом уровне боковые желудочки соединяются с III желудочком через межжелудочковые отверстия (Монро). Сами отверстия в норме не видны, но сосудистые сплетения, проходящие в них с крыши III желудочка на дно боковых желудочков, выглядят как гиперэхогенная Y-образная структура, расположенная по срединной линии. В норме III желудочек также может не визуализироваться, при его увеличении измеряют его ширину между медиальными поверхностями таламусов, являющихся его латеральными стенками. Боковые желудочки на этом срезе видны как щелевидные или бумерангообразные анэхогенные структуры (рис. 9), ширину которых измеряют по диагонали (в норме до 5 мм). Полость прозрачной перегородки на третьем срезе в некоторых случаях еще остается видимой. Ниже III желудочка визуализируются ствол и мост мозга. Латерально от III желудочка - таламус, базальные ядра и островок, над которым определяется Y-образная тонкая эхогенная структура - сильвиева щель, содержащая пульсирующую среднюю мозговую артерию.

Рис. 8. Эхограмма мозга, третий корональный срез через отверстия Монро.
1 - III желудочек;
2 - сосудистые сплетения в межжелудочковых каналах и крыше III желудочка и свод мозга;
3 - полость бокового желудочка;
4 - мозолистое тело;
5 - хвостатое ядро;
6 - таламус.

Рис. 9. Взаиморасположение центральных мозговых структур на двух-четырех корональных срезах.
1 - III желудочек;
2 - полость прозрачной перегородки;
3 - мозолистое тело;
4 - боковой желудочек;
5 - хвостатое ядро;
6 - ножка свода мозга;
7 - таламус.

На четвертом срезе (через тела боковых желудочков и задний отдел III желудочка) видны: межполушарная щель, мозолистое тело, полости желудочков с сосудистыми сплетениями в их дне, таламусы, сильвиевы щели, вертикально расположенные гипоэхогенные ножки мозга (ниже таламусов), мозжечок, отделенный от ножек мозга гиперэхогенным наметом (рис. 10). Книзу от червя мозжечка может визуализироваться большая цистерна. В области средней черепной ямки виден участок пульсации, происходящей от сосудов Виллизиева круга.

Рис. 10. Эхограмма мозга, четвертый корональный срез через тела боковых желудочков.
1 - мозжечок;
2 - сосудистые сплетения в боковых желудочках;
3 - тела боковых желудочков;
4 - полость Верге.

Пятый срез проходит через тела боковых желудочков и сосудистые сплетения в области гломусов, которые на эхограммах практически полностью выполняют полости боковых желудочков (рис. 11). На этом срезе проводят сравнение плотности и величины сосудистых сплетений с обеих сторон для исключения кровоизлияний. При наличии полости Верге она визуализируется между боковыми желудочками в виде округлого анэхогенного образования. Внутри задней черепной ямки визуализируется средней эхогенности мозжечок, над его наметом - эхогенная цистерна четверохолмия.

Рис. 11. Эхограмма мозга, пятый корональный срез через гломусы сосудистых сплетений - сосудистые сплетения в области атриумов, полностью выполняющие просвет желудочков (1).

Шестой , последний, корональный срез выполняется через затылочные доли над полостями боковых желудочков (рис. 12). Срединно визуализируется межполушарная щель с бороздами и извилинами, по обеим ее сторонам - облакообразные перивентрикулярные уплотнения, в большей степени выраженные у недоношенных детей. На данном срезе оценивают симметричность указанных уплотнений.

Рис. 12. Эхограмма мозга, шестой корональный срез через затылочные доли над боковыми желудочками.
1 - нормальные перивентрикулярные уплотнения;
2 - межполушарная щель.

Сагиттальные срезы (рис. 13). Срединно-сагиттальный срез (рис. 14) позволяет визуализировать мозолистое тело в виде гипоэхогенной дуги, сразу под ним полость прозрачной перегородки (под его передними отделами) и соединенную с ней полость Верге (под валиком). Около колена мозолистого тела проходит пульсирующая структура - передняя мозговая артерия, которая огибает его и идет вдоль верхнего края тела. Над мозолистым телом проходит околомозолистая борозда. Между полостями прозрачной перегородки и Верге определяется дугообразная гиперэхогеннная полоска, происходящая от сосудистого сплетения III желудочка и свода мозга. Ниже расположен гипоэхогенный треугольный III желудочек, контуры которого в норме четко не определяются. При его расширении в центре можно увидеть межталамическую спайку в виде гиперэхогенной точки. Заднюю стенку III желудочка составляет шишковидная железа и пластина четверохолмия, за которой может быть видна цистерна четверохолмия. Сразу ниже ее в задней черепной ямке определяется гиперэхогенный червь мозжечка, на передней части которого имеется треугольная выемка - IV желудочек. Мост, ножки мозга и продолговатый мозг расположены кпереди от IV желудочка и видны как гипоэхогенные образования. На этом срезе проводят измерение большой цистерны - от нижней поверхности червя до внутренней поверхности затылочной кости - и измерение глубины IV желудочка.5 - мозолистое тело;
6 - полость прозрачной пергородки;
7 - ножки мозга;
8 - большая цистерна;
9 - полость Верге;
10 - мозолистое тело;
11 - полость прозрачной перегородки;
12 - III желудочек.

При незначительном отклонении датчика влево и вправо получают парасагиттальный срез через каудоталамическую выемку (место залегания герминального матрикса у недоношенных детей), на котором оценивают ее форму, а также структуру и эхогенность ганглиоталамического комплекса (рис. 15).

Рис. 15. Эхограмма мозга, парасагиттальный срез через каудо-таламическую выемку.
1 - сосудистое сплетение бокового желудочка;
2 - полость бокового желудочка;
3 - таламус;
4 - хвостатое ядро.

Следующий парасагиттальный срез выполняется через боковой желудочек с каждой стороны так, чтобы получить его полное изображение - лобный рог, тело, затылочный и височный рога (рис. 16). В данной плоскости производят измерение высоты различных отделов бокового желудочка, оценивают толщину и форму сосудистого сплетения. Над телом и затылочным рогом бокового желудочка оценивают однородность и плотность перивентрикулярного вещества мозга, сравнивая его с плотностью сосудистого сплетения.

Рис. 17. Эхограмма мозга, парасагиттальный срез через височную долю.
1 - височная доля мозга;
2 - сильвиева щель;
3 - теменная доля.

Если на полученных эхограммах в корональном срезе определяются какиелибо отклонения, то они обязательно должны быть подтверждены в сагиттальном срезе, и наоборот, поскольку часто могут возникать артефакты.

Аксиальное сканирование. Аксиальный срез выполняется при размещении датчика горизонтально над ухом. При этом визуализируются ножки мозга как гипоэхогенная структура, имеющая вид бабочки (рис. 18). Между ножками часто (в отличие от корональных и сагиттальных срезов) видна эхогенная структура, состоящая из двух точек - сильвиев водопровод, кпереди от ножек - щелевидный III желудочек. На аксиальном срезе стенки III желудочка видны отчетливо, в отличие от коронального, что позволяет более точно измерить его размер при незначительном расширении. При наклоне датчика в сторону свода черепа видны боковые желудочки, что позволяет оценить их размер при закрытом большом родничке. В норме парен хима мозга тесно прилежит к костям черепа у зрелых детей, поэтому разделение эхосигналов от них на аксиальном срезе позволяет предположить наличие патологической жидкости в субарахноидальном или субдуральном пространствах.

Рис. 18. Эхограмма мозга, аксиальный срез на уровне основания мозга.
1 - мозжечок;
2 - сильвиев водопровод;
3 - ножки мозга;
4 - сильвиева щель;
5 - III желудочек.

Данные эхографического исследования головного мозга могут быть дополнены результатами допплерографической оценки мозгового кровотока. Это желательно, поскольку у 40-65% детей, несмотря на выраженные неврологические нарушения, данные эхографического исследования мозга остаются нормальными.

Головной мозг кровоснабжается ветвями внутренней сонной и базиллярной артерий, образующих на основании мозга виллизиев круг. Непосредственным продолжением внутренней сонной артерии является средняя мозговая артерия, меньшей по диаметру ветвью - передняя мозговая. Задние мозговые артерии ответвляются от короткой базиллярной артерии и задними соединительными артериями сообщаются с ветвями внутренней сонной. Магистральные мозговые артерии - передняя, средняя и задняя своими разветвлениями образуют артериальную сеть, из которой в мозговое вещество проникают мелкие сосуды, питающие кору и белое вещество мозга.

Допплерографическое исследование кровотока проводят в наиболее крупных артериях и венах головного мозга, стремясь расположить УЗ датчик так, чтобы угол между ультразвуковым лучом и осью сосуда был минимальным.

Переднюю мозговую артерию визуализируют на сагиттальном срезе; для получения показателей кровотока объемный маркер устанавливают перед коленом мозолистого тела или в проксимальной части артерии перед ее изгибом вокруг этой структуры.

Для исследования кровотока во внутренней сонной артерии на парасагиттальном срезе используют ее вертикальную часть сразу после выхода из каротидного канала над уровнем турецкого седла.

Базиллярную артерию обследуют в срединном сагиттальном срезе в области основания черепа сразу перед мостом в нескольких миллиметрах за местом обнаружения внутренней сонной артерии.

Средняя мозговая артерия определяется в сильвиевой щели. Наилучший угол для ее инсонации достигается при аксиальном подходе. Вену Галена визуализируют на корональном срезе под мозолистым телом вдоль крыши III желудочка.

Чтобы нормально работать и поддерживать жизнедеятельность организма, головной мозг должен быть защищен от внешних негативных факторов, которые могут его повредить. В роли защиты выступают не только кости черепа, но и оболочки мозга, которые представляют собой так называемый защитный футляр с многочисленными слоями и структурой. Слои мозговых оболочек формируют , что способствуют нормальной деятельности сплетений сосудов, а также кругодвижению спинномозговой жидкости. Что представляют собой цистерны, какую роль они выполняют, мы рассмотрим ниже.

Оболочки головного мозга

Оболочки имеют несколько слоев: твердый, что находится возле костей черепа, арахноидальная или паутинная, а также сосудистая оболочка, именуемая мягким листком, которая покрывает мозговую ткань и сращивается с ним. Рассмотрим более детально каждый из них:

Твердая оболочка имеет тесную связь с костями черепа. На внутренней ее поверхности есть отростки, что входят в мозговые щели, чтобы разделить отделы. Самый большой отросток находится между двух полушарий и образует серп, задняя часть которого соединяется с мозжечком, ограничивая его от затылочных частей. Вверху твердой оболочки есть еще один отросток, который образует диафрагму. Все это способствует обеспечению хорошей защиты от давления мозговой массы на гипофиз. На некоторых участках мозга находятся так называемые синусы, по которым отходит венозная кровь.
Внутри твердой помещается арахноидальная оболочка, которая достаточно тонкая, прозрачная, но крепкая и прочная. Она порывает вещество мозга. Под этой оболочкой имеется субарахноидальное пространство, что отделяет его от мягкого листа. В нем помещена цереброспинальная жидкость. Над глубокими бороздами субарахноидальное пространство достаточно широкое, в результате чего формируются .

Мозговые оболочки представляют собой структуры из соединительной ткани, которые покрывают спинной мозг. Без цистерн не будет функционировать мозг и нервная система.

Разновидности цистерн и их расположение

Основной объем ликвора (цереброспинальной жидкости) размещен в цистернах, которые находятся в области стволового отдела головного мозга. Под мозжечком в задней черепной ямке находится именуемая большой затылочной или мозжечково-мозговой. Далее идет препонтинная или цистерна моста. Она находится впереди моста, гранича с цистерной межножковой, сзади она граничит с цистерной мозжечково-мозговой и субпаутинным пространством мозга спинного. Дальше располагаются . Они пятиугольной формы и вмещают в себя такие цистерны, как межножковую и перекрестка. Первая расположена между ножками головного мозга, а вторая - между лобными долями и перекрестком зрительных нервов. Обводная или обходящая цистерна имеет вид канала искаженной формы, что располагается по обе стороны ножек мозга, граничит спереди с такими цистернами, как межножковая и мостовая, а сзади - с четверохолмной. Дальше рассмотрим, четверохолмная или ретроцеребеллярная цистерна головного мозга где находится . Она помещена между мозжечком и мозолистым телом. В ее области часто отмечают наличие арахноидальных (ретроцеребеллярных) кист. Если киста увеличивается в размере, то может у человека наблюдаться повышенное давление внутри черепа, нарушения слуха и зрения, равновесия и ориентации в пространстве. Цистерна боковой ямки находится в большом мозге, в латеральной его борозде.

Цистерны головного мозга находятся преимущественно в передней части мозга. Они поддерживают связь через отверстия Лушки и Мажанди и наполнены спинномозговой жидкостью (ликвором).

Движение ликвора

Круговорот ликвора происходит непрерывно. Так должно быть. Она заполняет не только субарахидальное пространство, но и центральные мозговые полости, что расположены глубоко в ткани и именуются мозговыми желудочками (всего их четыре). При этом четвертый желудочек связан с ликворным каналом позвоночника. Сам ликвор выполняет несколько ролей:

Окружает внешний слой коркового вещества;

Передвигается в желудочках;

Проникает в ткани мозга вдоль сосудов;

Так, представляют собой часть линии круговорота спинномозговой жидкости, являются его внешним хранилищем, а желудочки - внутренним резервуаром.

Образование ликвора

Синтез ликвора начинается в соединениях сосудов мозговых желудочков. Они представляют собой выросты с бархатистой поверхностью, что расположены на стенах желудочков. Цистерны и их полости взаимосвязаны. Большая цистерна головного мозга взаимодействует с четвертым желудочком при помощи специальных щелей. Синтезированный ликвор поступает через эти отверстия в субарахноидальное пространство.

Особенности

Круговорот спинномозговой жидкости имеет разные направления движения, происходит он неспешно, зависит от пульсирования мозга, частоты дыхания, развития позвоночника в целом. Основная часть ликвора впитывается венозной системой, остальная - лимфатической системой. Ликвор тесно связан с мозговыми оболочками и тканью, обеспечивает нормализацию процессов обмена между ними. Ликвор обеспечивает дополнительный внешний слой, что защищает мозг от травм и нарушений, а также возмещает искажение его размеров, осуществляя перемещения, в зависимости от динамики, поддерживает энергию нейронов и баланс осмоса в тканях. Через спинномозговую жидкость в венозную систему выбрасываются шлаки и токсины, что появляются в церебральной ткани при обмене веществ. Ликвор служит барьером на рубеже с кровяным руслом, он задерживает одни вещества, что поступают из крови, и пропускает другие. У здорового человека этот барьер способствует предупреждению попадания в мозговую ткань из крови разных токсинов.

Особенности у детей

Субарахноидальная оболочка у детей очень тонкая. У новорожденного ребенка объем субарахноидального пространства очень велик. По мере его роста пространство увеличивается. Оно достигает такого объема, как у взрослого человека, уже к подростковому возрасту.

Деформация цистерн

Цистерны играют особую роль в движении ликвора. Расширение цистерны головного мозга сигнализирует о расстройстве деятельности ликворной системы. Увеличение размера большой цистерны, что размещена в задней черепной ямке маленького размера, приводит к деформации структуры мозга достаточно быстро. Обычно люди не испытывают дискомфорта при легком увеличении цистерн. Его могут тревожить небольшие головные боли, слабая тошнота, нарушение зрения. Если заболевание продолжает развиваться, оно может привести к серьезной опасности для здоровья. Поэтому синтез и поглощение ликвора должны сохранять равновесие.

Если и в ней собирается большое количество спинномозговой жидкости, говорят о таком заболевании, как гидроцефалия. Рассмотрим этот вопрос более детально.

Гидроцефалия

Это заболевание образуется при нарушении круговорота ликвора. Причиной тому может стать увеличенный синтез спинномозговой жидкости, трудности в его движении между желудочками и субарахноидальным пространством, сбой всасываемости ликвора через стенки вен. Гидроцефалия бывает внутренней (жидкость образуется в желудочках), и наружной (жидкость скапливается в субпаутинном пространстве). Заболевание возникает при воспалениях или нарушении обменных процессов, врожденных пороков путей, что проводят ликвор, а также в результате травм головного мозга. Наличие кист также приводит к появлению симптомов патологии. Человек жалуется на головные боли по утрам, тошноту, рвоту. Может наблюдаться застой на дне глаза или отек зрительного нерва. В этом случае проводят томографию головного мозга для постановки правильного диагноза.

Цистерна головного мозга плода

С восемнадцатой по двадцатую неделю беременности женщины по результатам УЗИ можно говорить о состоянии ликворной системы плода. Данные дают возможность судить о наличии или отсутствии патологии головного мозга. Большая цистерна легко идентифицируется при применении аксиальной плоскости сканирования. Она постепенно увеличивается параллельно с ростом плода. Так, на начало шестнадцатой недели цистерна составляет около 2,8 мм, а на двадцать шестой неделе ее размер увеличивается до 6,4 мм. Если цистерны большего размера, говорят о патологических процессах.

Патология

Причины патологических изменений в головном мозге могут быть врожденные или приобретенные. К первым относится:

АВМ Арнольда-Киари, что протекает при нарушенном оттоке спинномозговой жидкости;

АВМ Денди-Уокера;

Сужение водопровода мозга, вследствие этого возникает препятствие для движения ликвора;

Расстройства хромосом на генетическом уровне;

Черепно-мозговая грыжа;

Агенезия мозолистого тела;

Кисты, приводящие к гидроцефалии.

К приобретенным причинам относится:

Внутриутробная гипоксия;

Травма головного или спинного мозга;

Кисты или новообразования, нарушающие ток ликвора;

Инфекции, поражающие ЦНС;

Тромбоз сосудов, в которые поступает ликвор.

Диагностика

При нарушениях в ликворной системе проводят следующую диагностику: МРТ, КТ, изучение глазного дна, исследование цистерн мозга при помощи радионуклидной цистернографии, а также нейросонография.

Очень важно знать, как работает ликворная система, как возникает и проявляется ее патология. Чтобы пройти полноценное лечение в случае обнаружения патологий, необходимо вовремя обратиться к специалисту. Кроме того, результаты УЗИ на разных сроках беременности дают возможность изучить развитие головного мозга плода, чтобы сделать правильный прогноз и в будущем спланировать лечение.

Введение

Пороки развития центральной нервной системы (ЦНС) относятся к одним из наиболее распространенных аномалий развития плода. Дефекты заращения нервной трубки являются самыми частыми пороками развития ЦНС и обнаруживаются с частотой 1–2 на 1000 новорожденных. Встречаемость внутричерепных поражений при нормальном строении нервной трубки остается неизвестной, так как вероятно многие из них остаются нераспознанными при рождении и манифестируют позже.

Однако по данным долгосрочных катамнестических исследований предполагается, что частота встречаемости таких пороков может достигать 1 на 100 новорожденных (1). На протяжении более чем 30 лет ультразвуковое исследование является основным диагностическим инструментом для выявления пороков развития ЦНС.

Задачей данного руководства является обзор технических аспектов, используемых для оптимизации осмотра мозга плода при оценке его анатомии, которое в данном документе будет носить название “базисного исследования”. Детальная оценка анатомии ЦНС плода (“нейросонография плода”) так же возможна, но требует участия врача-эксперта и наличия ультразвукового оборудования высокого класса.

Такой тип исследования иногда может быть дополнен выполнением трехмерного ультразвукового исследования, и показан при беременности высокого риска по развитию пороков ЦНС плода. В последние годы магнитно-резонансная томография (МРТ) плода стала рассматриваться в качестве многообещающего метода, который, в ряде случаев, может позволить получать важную диагностическую информацию, в основном после 20–22 недель беременности (2, 3), хотя преимущества этого вида исследования по сравнению с ультразвуковым исследованием продолжают обсуждаться (4, 5).

ОБЩИЕ ПОЛОЖЕНИЯ

Срок беременности

Ультразвуковая картина головного и спинного мозга меняется на протяжении беременности. Для исключения диагностических ошибок необходимо хорошо представлять нормальную анатомию ЦНС плода в различные сроки беременности. Наибольшие усилия по диагностике пороков развития ЦНС сфокусированы в периоде середины второго триместра беременности, когда при сроках около 20 нед обычно выполняется “базовое” ультразвуковое исследование.

В тоже время некоторые пороки развития могут выявляться в первом или в начале второго триместра гестации (6–11). Хотя такие пороки развития представляют собой меньшую часть аномалий, однако, как правило, они являются тяжелыми и поэтому заслуживают особого рассмотрения. Несмотря на то, что для диагностики в ранние сроки беременности требуются специальные навыки, всегда имеет смысл проводить осмотр головы и мозга плода в этот период.

Преимуществом выполнения ранней нейросонографии плода в 14–16 нед беременности является тот факт, что кости черепа еще являются тонкими и имеется возможность осматривать структуры головного мозга практически под любым углом сканирования. Как правило, во втором или третьем триместре беременности также всегда можно получить удовлетворительное изображение структур головного мозга плода. Затруднения часто возникают в основном на сроке близком к доношенному, что связано с оссификацией костей свода черепа.

Технические факторы

Ультразвуковые датчики

Высокочастотные ультразвуковые датчики повышают пространственную разрешающую способность, но уменьшают проникающую способность ультразвукового луча. Выбор оптимального датчика и рабочей частоты зависит от ряда факторов, включающих индекс массы тела матери, положение плода и используемый доступ.

Большинство “базисных” исследований могут быть удовлетворительно выполнены трансабдоминальными датчиками с частотами 3–5 МГц. Нейросонография плода нередко требует применения трансвагинального доступа, при котором соответственно используются датчики с частотой 5–10 МГц (12, 13). Применение технологии трехмерного ультразвукового исследования может облегчать исследование головного мозга, позвоночника и спинного мозга плода (14, 15).

Параметры изображения

Оценка головного мозга плода как правило проводится с использованием серой шкалы В-режима. Применение тканевой гармоники может улучшить выявляемость мелких анатомических деталей, особенно у пациентов с плохими условиями визуализации. В нейросонографических исследованиях может применяться цветовое и энергетическое допплеровское картирование, в основном для визуализации сосудов головного мозга. Улучшения визуализации мелких сосудов можно достигнуть, правильно настроив частоту повторения импульсов (PRF, pulse repetition frequency), зная, что скорость кровотока в главных мозговых артериях плода во внутриутробном периоде варьирует от 20 до 40 см/с (16) и используя низкое время выдержки кадров (persistence).

БАЗИСНОЕ ИССЛЕДОВАНИЕ

Качественная оценка

Трансабдоминальное исследование является методом выбора при оценке анатомии ЦНС плода в конце первого, во втором и третьем триместрах беременности в группе женщин низкого риска по развитию пороков ЦНС. Исследование должно включать общий осмотр головы, головного мозга и позвоночника плода.

Два аксиальных сечения позволяют произвести осмотр основных структур мозга плода, на основании которых можно будет сделать вывод о нормальности его анатомии (17). Данные сечения получили название чрезжелудочковое и чрезмозжечковое сечения. Для проведения биометрии плода часто используется добавочное третье, так называемое чресталамическое сечение (рис. 1).

Рис. 1. Аксиальные сечения головки плода. (a) чрезжелудочковое сечение; (b) чресталамическое сечение; (c) чрезмозжечковое сечение.
Cavum septi pellucidi – полость прозрачной перегородки, frontal horn – передний рог, atrium – преддверие, choroid plexus – сосудистое сплетение, thalami – таламусы, hyppocampal gyrus – борозда гиппокампа, cerebellum – мозжечок, cisterna magna – большая цистерна.

В процессе базисного исследования должны быть осмотрены боковые желудочки, мозжечок, большая цистерна и полость прозрачной перегородки. Так же при осмотре данных сечений необходимо оценить форму головы плода и текстуру мозга (табл. 1).

Чрезжелудочковое сечение

На данном сечении визуализируются передние и задние рога боковых желудочков. Передняя часть боковых желудочков (передние или фронтальные рога) представляют собой жидкостные структуры, имеющие форму запятой.

Латеральная стенка передних рогов хорошо выражена, медиальная стенка граничит с полостью прозрачной перегородки (ППП). ППП представляет собой заполненную жидкостью структуру, ограниченную тонкими мембранами. На поздних сроках беременности или в раннем неонатальном периоде эти мембраны обычно смыкаются и образуют прозрачную перегородку.

ППП начинает визуализироваться около 16 недели беременности и подвергается облитерации при сроках около 40 недель. При трансабдоминальном сканировании ППП всегда должна визуализироваться в сроках от 18 до 37 нед или при значениях бипариетального размера 44–88 мм (18). Напротив, невозможность визуализации ППП на сроках менее 16 нед или более 37 нед является нормой. Ценность визуализации ППП в процессе диагностики аномалий ЦНС широко дискутируется (17).

Однако известно, что данная структура легко визуализируется и ее строение очевидным образом нарушается при многих аномалиях, таких как голопрозэнцефалия, агенезия мозолистого тела, выраженная гидроцефалия и септо-оптическая дисплазия (19). Начиная с 16 нед беременности задние отделы боковых желудочков (так же называемые задними рогами) в реальности представляют собой комплекс, сформированный преддверием, которое переходит в направленный к затылочной области задний рог.

Преддверие характеризуется наличием сосудистого сплетения, которое имеет выраженную эхогенность, тогда как задний рог является жидкостной структурой. Во втором триместре беременности медиальная и латеральная стенки задних рогов бокового желудочка располагаются параллельно по отношению к срединным структурам мозга, что в ходе ультразвукового исследования обеспечивает их хорошую визуализацию в виде двух четких линий.

В норме на уровне преддверия сосудистое сплетение занимает практически всю полость бокового желудочка, соприкасаясь с его латеральной и медиальной стенками, однако в некоторых случаях может наблюдаться небольшое количество жидкости между медиальной стенкой желудочка и сосудистым сплетением, что также является вариантом нормы (20–23). В стандартном чрезжелудочковом сечении обычно четко визуализируется только то полушарие, которое располагается дальше по отношению к ультразвуковому датчику, тогда как визуализация полушария, располагающегося ближе к датчику, может быть затруднена наличием артефактов.

Однако наиболее тяжелые нарушения строения мозга являются двусторонними или сопровождаются значительным смещением или искривлением срединных структур, поэтому была выработана рекомендация, что при базисном ультразвуковом исследовании предполагается проведение оценки симметричности мозговых структур (17).

Чрезмозжечковое сечение

Данное сечение может быть получено смещением датчика несколько ниже черзжелудочкового сечения с одновременным наклоном кзади, и позволяет визуализировать фронтальные рога боковых желудочков, ППП, таламусы, мозжечок и большую цистерну. Мозжечок представляет собой структуру, по форме напоминающую бабочку, сформированную двумя округлыми полушариями мозжечка, соединенными посередине несколько более эхогенным червем мозжечка.

Большая цистерна (или мозжечково-спинномозговая цистерна) представляет собой жидкостное образование, расположенное кзади от мозжечка. Внутри большой цистерны находятся тонкие перегородки, которые определяются в норме, и не должны быть ошибочно приняты за сосудистые структуры или кистозные включения. Во второй половине беременности глубина большой цистерны не изменяется и должна находиться в пределах от 2 до10 мм (17). На ранних сроках беременности червь мозжечка не полностью покрывает четвертый желудочек, что может создавать ошибочное впечатление о наличии дефекта червя.

На более поздних сроках беременности данная находка должна вызвать подозрение о наличии аномалии строения мозжечка, но на сроках беременности до 20 нед такая картина является нормой (24).

Чресталамическое сечение

Третье сечение, получаемое на промежуточном уровне по отношению к двум предыдущим, также часто используется при ультразвуковом исследовании головы плода и обычно называется чресталамическим сечением или бипариетальным сечением. Анатомическими ориентирами для получения данного сечения при осмотре мозговых структур по направлению спереди назад являются передние рога боковых желудочков, полость прозрачной перегородки, таламусы и извилины гиппокампа (25). Хотя данное сечение не добавляет дополнительной диагностической информации по сравнению с оценкой чрезжелудочкового и чрезмозжечкового сечений, оно используется для проведения биометрии головки плода.

Было высказано предположение, что особенно на поздних сроках беременности, данное сечение легче выводится и измерения головки при этом более воспроизводимы, чем измерения, полученные в чрезжелудочковом сечении (25).

Позвоночник плода

Детальный осмотр структур позвоночника требует наличия профессионального опыта и тщательности при сканировании, и результаты его в значительной степени будут зависеть от положения плода. Поэтому подробный полный осмотр позвоночника плода во всех проекциях не относится к задачам базисного исследования. Наиболее частый из тяжелых пороков развития позвоночника, открытый тип спинномозговой грыжи (spina bifida), как правило, сочетается с нарушением внутричерепной анатомии.

Однако, продольное сечение позвоночника плода должно быть получено при каждом исследовании, так как по крайней мере в некоторых случаях оно может позволить выявить другие пороки его развития, включая аномалии позвонков и агенезию крестца. В норме при продольном сечении позвоночника плода, начиная с 14 нед беременности визуализируется три центра оссификации каждого позвонка (один в области тела позвонка, и по одному с каждой стороны в области сочленений между телом и основанием дужек).

Данные центры оссификации окружают нервную трубку, и на продольном сечении в зависимости от ориентации датчика имеют вид двух или трех параллельных линий. В дополнении к визуализации центров оссификации необходимо получить изображение кожи плода, покрывающей позвоночник, как в продольном, так и в поперечных сечениях.

Количественная оценка

Необходимой частью ультразвукового исследования головы плода является проведение биометрии. Во втором и третьем триместрах стандартное исследование часто включает в себя измерение бипариетального размера, окружности головы и диаметра преддверия заднего рога бокового желудочка. Некоторые исследователи так же отмечают необходимость измерения поперечного размера мозжечка и глубины большой цистерны.

Бипариетальный размер и окружность головы плода часто используются для установления срока беременности и оценки темпов роста плода, а так же могут служить для выявления некоторых пороков развития мозга. Измерения могут проводиться в чрезжелудочковом или в чресталамическом сечении. Для измерения бипариетального размера применяются различные методики.

Наиболее распространенным является способ измерения, при котором крестики курсора устанавливаются на наружные границы костей свода черепа плода (так называемое наружно-наружное измерение) (26). Однако существуют нормативные таблицы, данные которых были получены при внутренне-наружных измерениях, когда оценивается расстояние от наружной границы ближней к датчику кости до внутренней границы противоположной кости, чтобы избежать артефактов, возникающих позади дистальной по отношению к датчику кости свода черепа (25).

Два различных способа измерения БПР могут давать разницу в несколько миллиметров, которая будет являться клинически значимой на ранних сроках беременности. В связи с этим необходимо знать, какой способ измерения применялся при составлении той нормативной таблицы, которая затем будет использована при работе на конкретном приборе. Если ультразвуковой аппарат имеет функцию измерения с помощью эллипса, то измерение окружности головы плода может быть получено путем расположения эллипса вдоль нужной поверхности костей свода черепа плода.

Другим способом окружность головы плода может быть рассчитана путем измерения бипариетального размера (БПР) и лобнозатылочного размера (ЛЗР) с последующим использованием формулы ОГ = 1,62 × (БПР+ЛЗР). В норме отношение БПР к ЛЗР, как правило, составляет 75–85%. Однако, не редко, особенно на ранних сроках беременности может отмечаться явление податливости костей головки плода, поэтому для большинства плодов в тазовом предлежании бывает характерна некоторая степень долихоцефалии.

Для оценки анатомии желудочковой системы мозга рекомендуется проводить измерение преддверия заднего рога бокового желудочка, поскольку по данным ряда исследований, было выявлено, что такая методика имеет наибольшую эффективность (22), а наличие вентрикуломегалии является частым маркером аномального развития мозга. Измерение производится на уровне сосудистого сплетения перпендикулярно длинной оси полости желудочка, при этом крестики курсора устанавливаются на внутренние границы контуров его стенок (рис. 2).

Рис. 2. (a) Измерение преддверия заднего рога бокового желудочка. Крестики курсора установлены на уровне сосудистого сплетения, на внутренние границы эхогенных линий, представляющих собой стенки желудочка; (b) диаграмма, иллюстрирующая правильное расположение курсора для измерения размеров заднего рога бокового желудочка. Перекрестья крестиков курсора установлены касаясь внутренних границ стенок желудочка в его наиболее широкой части и располагаются перпендикулярно длинной оси желудочка (YES – да). Неправильное расположение – перекрестья крестиков курсора установлены на середины эхогенных линий (no 1 – нет 1), на наружные границы стенок желудочка (no 2 – нет 2 ), а также варианты, когда курсор расположен в заднем отделе полости рога в его более узкой части или ориентирован не перпендикулярно длинной оси желудочка (no 3 – нет 3).

Данный размер стабилен на протяжении второго и в начале третьего триместров, составляя в среднем 6–8 мм (20, 22, 27) и считается нормальным, если не превышает 10 мм (27–32). Большинство биометрических исследований по определению нормативных размеров боковых желудочков было выполнено на оборудовании, которое позволяло производить измерения с точностью до миллиметров (33). Современное оборудование позволяет получать измерения в десятых долях миллиметра, поэтому пока остается неясным, какое значение размера бокового желудочка следует считать верхней границей нормальных значений.

Эксперты ISUOG считают, что особенно в середине беременности значение 10,0 мм или выше должно рассматриваться как пограничное и вызывающее подозрение. Поперечный размер мозжечка увеличивается примерно на 1 мм с каждой неделей беременности в сроках между 14-й и 21-й неделями. Данное измерение в совокупности с измерением окружности головы плода и его бипариетального размера используется для оценки роста плода. Глубина большой цистерны измеряется от червя мозжечка до внутренней поверхности затылочной кости, и в норме ее значения обычно составляют 2–10 мм (34). При наличии долихоцефалии могут встречаться значения большой цистерны, несколько превышающие 10 мм.

НЕЙРОСОНОГРАФИЯ ПЛОДА

Общепризнанным является тот факт, что специализированное нейросонографическое исследование плода имеет значительно больший диагностический потенциал по сравнению с базисным трансабдоминальным ультразвуковым исследованием и бывает особенно эффективно при диагностике сложных сочетанных пороков развития.

Однако данный тип исследования требует значительных навыков оператора, что не всегда возможно, и поэтому данный метод пока не используется повсеместно. Специализированная нейросонография плода показана для пациенток группы высокого риска по развитию пороков ЦНС, а также в случаях, когда подозрение на наличие аномалии возникает при проведении базисного ультразвукового исследования.

Основой проведения нейросонографического исследования плода является получение серии срезов в разных плоскостях, используя доступы через швы и роднички головки плода (12, 13). Если плод находится в головном предлежании, то можно применять как трансабдоминальный, так и трансвагинальный доступ. При тазовом предлежании плода используется доступ через дно матки с установкой датчика параллельно плоскости передней брюшной стенки. Вагинальные датчики обладают преимуществми в использовании, поскольку имеют более высокие рабочие частоты по сравнению с абдоминальными, что позволяет рассматривать анатомические детали с бWольшим разрешением.

В связи с этим, при тазовом предлежании плода иногда является целесообразным совершить наружный поворот плода на головку для дальнейшего трансвагинального осмотра головного мозга. Полный осмотр позвоночника является частью нейросонографического исследования и проводится с использованием поперечной (аксиальной), коронарной (фронтальной) и продольной (сагиттальной) плоскостей сканирования. Нейросонографическое исследование должно включать в себя проведение тех же измерений, которые проводятся в ходе базисного осмотра: бипариетального размера, окружности головки плода, размера задних рогов боковых желудочков.

Специализированные измерения могут различаться в зависимости от срока беременности и клинических показаний.

Мозг плода

При проведении трансабдоминального или трансвагинального осмотра необходимо правильное расположение датчика вдоль той или иной плоскости головного мозга, что как правило достигается путем аккуратных манипуляций, оказывающих влияние на положение плода. Для сканирования используется ряд различных плоскостей в зависимости от расположения плода (12).

Систематический осмотр головного мозга обычно включает визуализацию четырех сечений в коронарных плоскостях и трех сечений в сагиттальных плоскостях. Ниже приводятся описания различных структур, которые могут быть выявлены в этих плоскостях в конце второго и начале третьего триместров беременности. Кроме осмотра анатомических структур нейросонография плода включает в себя оценку мозговых извилин, вид которых изменяется в течение беременности (35–38).

Коронарные плоскости (рис. 3)

Рис. 3. Коронарные сечения головки плода. (а) трансфронтальное сечение; (b) транскаудальное сечение; (c) трансталамическое сечение; (d) трансмозжечковое сечение. IHF – межполушарная щель, CSP – полость прозрачной перегородки, frontal horns – передние рога, thalami – таламусы, cerebellum – мозжечок, occipital horns – затылочные рога.

Трансфронтальное сечение или фронтальное-2 сечение. Визуализация данного сечения достигается путем сканирования через передний родничок плода и позволяет оценивать срединную межполушарную щель и передние рога боковых желудочков с каждой стороны. Данное сечение располагается рострально по отношению к колену мозолистого тела, что объясняет наличие непрерывности межполушарной щели в данном сечении. Так же в данном срезе визуализируется решетчатая кость и глазницы.

Транскаудальное сечение или средне-коронарное-1 сечение (12). Оно проходит на уровне хвостатого ядра, при этом колено или передняя часть тела мозолистого тела прерывает ход межполушарной щели. Поскольку колено мозолистого тела имеет некоторую толщину, то на сечениях в коронарной плоскости оно представляется более эхогенным по сравнению с собственно телом мозолистого тела. Полость прозрачной перегородки в этой области имеет вид анэхогенной треугольной структуры, располагающейся под мозолистым телом. Боковые желудочки обнаруживаются с каждой из сторон и окружены корой головного мозга. Более латерально от них отчетливо визуализируются Сильвиевы борозды.

Чресталамический срез или средне-коронарное-2 сечение (12). На нем оба таламуса располагаются близко друг к другу, но в некоторых случаях по средней линии может визуализироваться третий желудочек с межжелудочковым отверстием, и, несколько краниальнее (средне-коронарное-3 сечение), с каждой из сторон – преддверия задних рогов боковых желудочков с расположенными внутри сосудистыми сплетениями. Ближе к основанию черепа по средней линии визуализируется базальная цистерна, содержащая сосуды Виллизиева круга и оптический перекрест.

Чрезмозжечковое сечение или затылочное-1 и 2 сечение. Данное сечение выводится при сканировании через задний родничок и позволяет визуализировать затылочные рога боковых желудочков и межполушарную щель. Оба полушария мозжечка и червь мозжечка так же визуализируются в этом сечении.

Сагиттальные сечения (рис. 4)

Рис. 4. Сагиттальные сечения головки плода. (а) среднесагиттальное сечение; (в) парасагиттальное сечение. 3v – третий желудочек; 4v – четвертый желудочек, corpus callosum – мозолистое тело, cavum septi pellucidi – полость прозрачной перегородки, cerebellum – мозжечок, lateral ventricle – боковой желудочек.

Обычно при исследовании выводится три сагиттальных сечения: среднесагиттальное и два парасагиттальных с каждой из сторон.

На среднесагиттальном или срединном сечении (12) визуализируется мозолистое тело со всеми его компонентами; полость прозрачной перегородки, в некоторых случаях полость Верге и полость промежуточного паруса, ствол мозга, мост мозга, червь мозжечка и задняя черепная ямка. Используя цветовое допплеровское картирование, можно визуализировать переднюю мозговую артерию, перикаллозную артерию с ее ветвями и вену Галена.

Парасагиттальное или косое-1 сечение (12) с каждой из сторон будет отображать полный вертикальный вид бокового желудочка, его сосудистое сплетение, перивентрикулярные ткани и кору мозга.

Позвоночник плода

Для изучения анатомии позвоночника плода используется три типа сечений. Выбор сечения будет определяться позицией плода. Обычно в каждом конкретном случае удается получить только два из трех возможных сечений.

При осмотре в поперечном или аксиальном сечении оценка анатомии позвоночника достигается путем постепенного смещения датчика вдоль всего позвоночного столба, сохраняя при этом поперечную плоскость сканирования (рис. 5). Позвонки имеют различное анатомическое строение в зависимости от уровня их расположения.

Рис. 5. Поперечное сечение позвоночника плода на разных уровнях: (а) шейный; (в) грудной; (с) поясничный; (d) крестцовый. Стрелки указывают на центры оссификации позвонка. При осмотре необходимо оценивать интактность кожных покровов, покрывающих позвоночник. На рисунках а–с спинной мозг имеет вид гипоэхогенного овоидного образования с гиперэхогенной точкой в центре. Cord – спинной мозг.

В грудном и поясничном отделе позвонки будут иметь треугольный вид с центрами оссификации, расположенными вокруг позвоночного канала. Первый шейный позвонок имеет четырехугольный вид, а позвонки в крестцовом отделе отличаются уплощенной формой. В сагиттальной плоскости центры оссификации тел позвонков и их дужек формируют две параллельных линии, которые сходятся в районе крестца.

Когда плод находится в переднем виде спинкой кпереди, истинное сагиттальное сечение можно получить, направляя плоскость сканирования через область неоссифицированных остистых отростков. Данный доступ позволяет осмотреть позвоночный канал и спинной мозг, располагающийся внутри него (рис. 6). Во втором и третьем триместрах беременности мозговой конус обычно располагается на уровне L2–L3 (39).

Рис. 6. Сагиттальное сечение позвоночника плода во втором триместре беременности. Используя неоссифицированные остистые отростки в качестве акустического окна, можно визуализировать содержимое спинномозгового канала. Мозговой конус обычно располагается на уровне второго поясничного позвонка (L2). Neural canal – спинномозговой канал, conus medullaris – мозговой конус, cauda equina – конский хвост, L2 – второй поясничный позвонок.

В коронарной плоскости позвоночник визуализируется в виде одной, двух или трех параллельных линий, в зависимости от ориентации датчика (рис. 7). Заключение о целостности спинномозгового канала основывается на оценке регулярности расположения центров оссификации и наличия мягких тканей, покрывающих позвоночник на всем протяжении. Если имеется возможность получить истинный сагиттальный срез, визуализация мозгового конуса на обычном уровне будет еще более укреплять вывод в пользу нормального строения спинного мозга.

Рис. 7. Коронарное сечение позвоночника плода. Данные изображения были получены при проведении трехмерного ультразвукового исследования, используя один и тот же объем путем изменения угла наклона и толщины ультразвукового среза. (а) тонкий ультразвуковой срез направлен через тела позвонков; (в) тот же ультразвуковой срез смещен чуть кзади для осмотра дужек позвонков; (с) толстый ультразвуковой срез используется для одновременной демонстрации трех центров оссификации. Body – тела позвонков, transverse process – поперечные отростки позвонков.

ЭФФЕКТИВНОСТЬ УЛЬТРАЗВУКОВОГО ИССЛЕДОВАНИЯ ЦЕНТРАЛЬНОЙ НЕРВНОЙ СИСТЕМЫ ПЛОДА

Если во втором триместре беременности у плода пациентки из популяции низкого риска удается провести удовлетворительную визуализацию нормального черзжелудочкового и чрезмозжечкового сечений, измерения головы плода (в частности ее окружности) находятся в пределах нормальных значений для соответствующего срока беременности, а ширина заднего рога бокового желудочка не превышает 10 мм и размер большой цистерны находится в пределах 2–10 мм, то большинство пороков развития ЦНС плода могут быть исключены, риск аномалий становится крайне низким и дополнительных исследований не требуется (17).

Обзор литературы, посвященной чувствительности и специфичности антенатального ультразвукового исследования в диагностике пороков нервной системы плода не являлся задачей данного руководства. В некоторых работах приводятся данные о более чем 80% чувствительности базисного ультразвукового исследования в группе пациенток низкого риска (40, 41).

Возможно, эти данные сильно преувеличивают диагностический потенциал ультразвукового исследования. Все серии этих наблюдений имеют очень короткий период отдаленного катамнеза и фактически включают только анализ дефектов заращения нервной трубки, чья выявляемость возможно была увеличена так же за счет систематического проведения биохимического скрининга с измерением концентрации альфафетопротеина в сыворотке крови матери. Диагностические ограничения пренатального ультразвукового исследования хорошо известны и имеют под собой ряд оснований (42). Некоторые даже тяжелые пороки развития могут иметь лишь незначительные проявления в ранние сроки беременности (43).

Головной мозг продолжает свое развитие во второй половине беременности и неонатальном периоде, что ограничивает возможности по выявлению аномалий пролиферации нервных клеток (микроцефалия (44), опухоли мозга (45), мальформации коры мозга (42)). Также некоторые поражения мозга происходят не в процессе эмбриологического развития, а являются следствием пренатальных или перинатальных нарушений кровообращения (46-48). Даже в руках эксперта выявление некоторых типов пороков развития в пренатальном периоде может быть затруднено или вообще невозможно, причем частота встречаемости таких ситуаций пока остается точно не определена.

СПИСОК ЛИТЕРАТУРЫ

Myrianthopoulos NC. Epidemiology of central nervous system malformations. In: Vinken PJ, Bruyn-GW, editors. Handbook of Clinical Neurology.-Elsevier: Amsterdam, 1977; 139–171.
Levine D, Barnes PD, Robertson RR, Wong G,-Mehta TS. Fast MR imaging of fetal central nervous system abnormalities. Radiology 2003; 229:-51–61.
Griffiths PD, Paley MN, Widjaja E, Taylor C,-Whitby EH. In utero magnetic resonance imaging-for brain and spinal abnormalities in fetuses. BMJ-2005; 331: 562–565.
Malinger G, Ben-Sira L, Lev D, Ben-Aroya Z,-Kidron D, Lerman-Sagie T. Fetal brain imaging: a-comparison between magnetic resonance imaging-and dedicated neurosonography. Ultrasound Obstet-Gynecol 2004; 23: 333–340.
Malinger G, Lev D, Lerman-Sagie T. Is fetal magnetic resonance imaging superior to neurosonography for detection of brain anomalies? Ultrasound-Obstet Gynecol 2002; 20: 317–321.
Ghi T, Pilu G, Savelli L, Segata M, Bovicelli L.-Sonographic diagnosis of congenital anomalies during the first trimester. Placenta 2003; 24 (Suppl B):-S84–S87.
Monteagudo A, Timor-Tritsch IE. First trimester-anatomy scan: pushing the limits. What can we see-now? Curr Opin Obstet Gynecol 2003; 15: 131–141.
Bronshtein M, Ornoy A. Acrania: anencephaly-resulting from secondary degeneration of a closed-neural tube: two cases in the same family. J Clin-Ultrasound 1991; 19: 230–234.
Blaas HG, Eik-Nes SH, Vainio T, Isaksen CV.-Alobar holoprosencephaly at 9 weeks gestational-age visualized by twoand three-dimensional ultrasound. Ultrasound Obstet Gynecol 2000; 15: 62–65.
Blaas HG, Eik-Nes SH, Isaksen CV. The detection of-spina bifida before 10 gestational weeks using twoand threedimensional ultrasound. Ultrasound-Obstet Gynecol 2000; 16: 25–29.
Johnson SP, Sebire NJ, Snijders RJ, Tunkel S,-Nicolaides KH. Ultrasound screening for anencephaly at 10–14 weeks of gestation. Ultrasound-Obstet Gynecol 1997; 9: 14–16.
Timor-Tritsch IE, Monteagudo A. Transvaginal-fetal neurosonography: standardization of the-planes and sections by anatomic landmarks.-Ultrasound Obstet Gynecol 1996; 8: 42–47.
Malinger G, Katz A, Zakut H. Transvaginal fetal-neurosonography. Supratentorial structures. Isr J-Obstet Gynecol 1993; 4: 1–5.
Pilu G, Segata M, Ghi T, Carletti A, Perolo A,-Santini D, Bonasoni P, Tani G, Rizzo N. Diagnosis-of midline anomalies of the fetal brain with the-three-dimensional median view. Ultrasound Obstet-Gynecol 2006; 27: 522–529.
Monteagudo A, Timor-Tritsch IE, Mayberry P.-Three-dimensional transvaginal neurosonography-of the fetal brain: ‘navigating’ in the volume scan.-Ultrasound Obstet Gynecol 2000; 16: 307–313.
van den Wijngaard JA, Groenenberg IA,-Wladimiroff JW, Hop WC. Cerebral Doppler ultrasound of the human fetus. Br J Obstet Gynaecol-1989; 96: 845–849.
Filly RA, Cardoza JD, Goldstein RB, Barkovich AJ.-Detection of fetal central nervous system anomalies: a practical level of effort for a routine sonogram. Radiology 1989; 172: 403–408.
Falco P, Gabrielli S, Visentin A, Perolo A, Pilu G,-Bovicelli L. Transabdominal sonography of the-cavum septum pellucidum in normal fetuses in the-second and third trimesters of pregnancy.-Ultrasound Obstet Gynecol 2000; 16: 549–553.
Malinger G, Lev D, Kidron D, Heredia F,-Hershkovitz R, Lerman-Sagie T. Differential diagnosis in fetuses with absent septum pellucidum.-Ultrasound Obstet Gynecol 2005; 25: 42–49.
Pilu G, Reece EA, Goldstein I, Hobbins JC,-Bovicelli L. Sonographic evaluation of the normal-developmental anatomy of the fetal cerebral ventricles: II. The atria. Obstet Gynecol 1989; 73:-250–256.
Cardoza JD, Filly RA, Podrasky AE. The dangling-choroid plexus: a sonographic observation of value-in excluding ventriculomegaly. AJR Am J-Roentgenol 1988; 151: 767–770.
Cardoza JD, Goldstein RB, Filly RA. Exclusion of-fetal ventriculomegaly with a single measurement:-the width of the lateral ventricular atrium.-Radiology 1988; 169: 711–714.
Mahony BS, Nyberg DA, Hirsch JH, Petty CN,-Hendricks SK, Mack LA. Mild idiopathic lateral-cerebral ventricular dilatation in utero: sonographic evaluation. Radiology 1988; 169: 715–721.
Bromley B, Nadel AS, Pauker S, Estroff JA,-Benacerraf BR. Closure of the cerebellar vermis:-evaluation with second trimester US. Radiology-1994; 193: 761–763.
Shepard M, Filly RA. A standardized plane for-biparietal diameter measurement. J Ultrasound-Med 1982; 1: 145–150.
Snijders RJ, Nicolaides KH. Fetal biometry at-14–40 weeks’ gestation. Ultrasound Obstet Gynecol-1994; 4: 34–48.
Pilu G, Falco P, Gabrielli S, Perolo A, Sandri F,-Bovicelli L. The clinical significance of fetal isolated cerebral borderline ventriculomegaly: report of-31 cases and review of the literature. Ultrasound-Obstet Gynecol 1999; 14: 320–326.
Kelly EN, Allen VM, Seaward G, Windrim R, Ryan-G. Mild ventriculomegaly in the fetus, natural history, associated findings and outcome of isolated-mild ventriculomegaly: a literature review. Prenat-Diagn 2001; 21: 697–700.
Wax JR, Bookman L, Cartin A, Pinette MG,-Blackstone J. Mild fetal cerebral ventriculomegaly:-diagnosis, clinical associations, and outcomes.-Obstet Gynecol Surv 2003; 58: 407–414.
Laskin MD, Kingdom J, Toi A, Chitayat D, Ohlsson-A. Perinatal and neurodevelopmental outcome with-isolated fetal ventriculomegaly: a systematic review.-J Matern Fetal Neonatal Med 2005; 18: 289–298.
Achiron R, Schimmel M, Achiron A, Mashiach S.-Fetal mild idiopathic lateral ventriculomegaly: is-there a correlation with fetal trisomy? Ultrasound-Obstet Gynecol 1993; 3: 89–92.
Gaglioti P, DanelonD, Bontempo S, Mombro M,-Cardaropoli S, Todros T. Fetal cerebral ventriculomegaly: outcome in 176 cases. Ultrasound Obstet-Gynecol 2005; 25: 372–377. Copyright© 2007 ISUOG.-Published by John Wiley & Sons, Ltd. Ultrasound-Obstet Gynecol 2007; 29: 109–116. 116 Guidelines
Heiserman J, Filly RA, Goldstein RB. Effect of-measurement errors on sonographic evaluation of-ventriculomegaly. J Ultrasound Med 1991; 10:-121–124.
Mahony BS, Callen PW, Filly RA, Hoddick WK.-The fetal cisterna magna. Radiology 1984; 153:-773–776.
Monteagudo A, Timor-Tritsch IE. Development of-fetal gyri, sulci and fissures: a transvaginal sonographic study. Ultrasound Obstet Gynecol 1997; 9:-222–228.
Toi A, Lister WS, Fong KW. How early are fetal-cerebral sulci visible at prenatal ultrasound and-what is the normal pattern of early fetal sulcal-development? Ultrasound Obstet Gynecol 2004; 24:-706–715.
Droulle P, Gaillet J, Schweitzer M. . J Gynecol Obstet-Biol Reprod (Paris) 1984; 13: 228–236.
Cohen-Sacher B, Lerman-Sagie T, Lev D, Malinger-G. Sonographic developmental milestones of the-fetal cerebral cortex: a longitudinal study.-Ultrasound Obstet Gynecol 2006; 27: 494–502.
Robbin ML, Filly RA, Goldstein RB. The normal-location of the fetal conus medullaris. J Ultrasound-Med 1994; 13: 541–546.
Crane JP, LeFevre ML, Winborn RC, Evans JK Ewigman BG, Bain RP, Frigoletto FD, McNellis D.-A randomized trial of prenatal ultrasonographic-screening: impact on the detection, management,-and outcome of anomalous fetuses. The RADIUS-Study Group. Am J Obstet Gynecol 1994; 171:-392–399.
Ewigman BG, Crane JP, Frigoletto FD, LeFevre-ML, Bain RP, McNellis D. Effect of prenatal ultrasound screening on perinatal outcome. RADIUS-Study Group. N Engl J Med 1993; 329: 821–827.
Malinger G, Lerman-Sagie T, Watemberg N,-Rotmensch S, Lev D, Glezerman M. A normal second-trimester ultrasound does not exclude-intracranial structural pathology. Ultrasound-Obstet Gynecol 2002; 20: 51–56.
Bennett GL, Bromley B, Benacerraf BR. Agenesis-of the corpus callosum: prenatal detection usually-is not possible before 22 weeks of gestation.-Radiology 1996; 199: 447–450.
Bromley B, Benacerraf BR. Difficulties in the prenatal diagnosis of microcephaly. J Ultrasound Med-1995; 14: 303–306.
Schlembach D, Bornemann A, Rupprecht T,-Beinder E. Fetal intracranial tumors detected by-ultrasound: a report of two cases and review of the-literature. Ultrasound Obstet Gynecol 1999; 14:-407–418.
Simonazzi G, Segata M, Ghi T, Sandri F, Ancora G,-Bernardi B, Tani G, Rizzo N, Santini D, Bonasoni-P, Pilu G. Accurate neurosonographic prediction of-brain injury in the surviving fetus after the death-of a monochorionic cotwin. Ultrasound Obstet-Gynecol 2006; 27: 517–521.
Ghi T, Simonazzi G, Perolo A, Savelli L, Sandri F,-Bernardi B, Santini D, Bovicelli L, Pilu G. Outcome-of antenatally diagnosed intracranial hemorrhage:-case series and review of the literature. Ultrasound-Obstet Gynecol 2003; 22: 121–130.
Ghi T, Brondelli L, Simonazzi G, Valeri B, Santini-D, Sandri F, Ancora G, Pilu G. Sonographic demonstration of brain injury in fetuses with severe red-blood cell alloimmunization undergoing intrauterine transfusions. Ultrasound Obstet Gynecol 2004;-23: 428–431.

Оригинальный текст руководства ISUOG “Sonographic examination of the fetal central nervous system: guidelines for performing the ‘basic examination’ and the ‘fetal neurosonogram’” опубликован в журнале “Ultrasound in Obstetrics & Gynecology” (2007; 29: 109–116) и на сайте .

Disclaimer: These guidelines may have been translated, from the originals published by ISUOG, by recognized experts in the field and have been independently verified by reviewers with a relevant first language. Although all reasonable endeavors have been made to ensure that no fundamental meaning has been changed the process of translation may naturally result in small variations in words or terminology and so ISUOG makes no claim that translated guidelines can be considered to be an exact copy of the original and accepts no liability for the consequence of any variations. The CSC"s guidelines are only officially approved by the ISUOG in their English published form.

Примечание: данное руководство является переводом оригинальной версии, опубликованной ISUOG. Перевод был выполнен экспертами в этой области и отредактирован независимыми рецензентами, владеющими соответствующим языком. Несмотря на то, что сделано все возможное, чтобы не допустить искажения основного смысла, процесс перевода мог привести к небольшим вариациям смысловых оттенков при использовании некоторых слов или терминов. Таким образом, ISUOG подчеркивает, что переведенное руководство не может рассматриваться, как абсолютно точная копия оригинала, и не несет ответственности за какие-либо несоответствия, поскольку текст руководства прошел процедуру официального одобрения ISUOG только в его оригинальной печатной версии на английском языке.

Что такое большая цистерна при беременности. Расшифровка узи

Аннотация научной статьи по прочим медицинским наукам, автор научной работы - Козлова Олеся Ивановна

Похожие темы научных работ по прочим медицинским наукам, автор научной работы - Козлова Олеся Ивановна

Текст научной работы на тему «Нормативные показатели размеров большой цистерны мозга у плодо во втором триместре беременности»

Первый скрининг или «двойной тест» (в 11-14 недель)

Скрининг УЗИ и его нормы

Биохимический скрининг («двойной тест») и его расшифровка

Второй скрининг II триместра (в 16-20 недель)

Скрининг УЗИ: нормы и отклонения

Биохимический скрининг или «тройной тест»

Третий скрининг (на 30-34 неделе)

Подготовка к скрининговому УЗИ

Подготовка к биохимическому скринингу

Стоимость комплексного скрининга

Показания для проведения эхографии мозга

Нормальные варианты мозговых структур

Стандартные эхоэнцефалографические срезы

Оболочки головного мозга

Разновидности цистерн и их расположение

Движение ликвора

Образование ликвора

Особенности

Особенности у детей

Деформация цистерн

Гидроцефалия

Цистерна головного мозга плода

Патология

Диагностика

Введение

ОБЩИЕ ПОЛОЖЕНИЯ

Срок беременности

Технические факторы

Ультразвуковые датчики

Параметры изображения

БАЗИСНОЕ ИССЛЕДОВАНИЕ

Качественная оценка

Чрезжелудочковое сечение

Чрезмозжечковое сечение

Чресталамическое сечение

Позвоночник плода

Количественная оценка

НЕЙРОСОНОГРАФИЯ ПЛОДА

Мозг плода

Коронарные плоскости (рис. 3)

Сагиттальные сечения (рис. 4)

Позвоночник плода

ЭФФЕКТИВНОСТЬ УЛЬТРАЗВУКОВОГО ИССЛЕДОВАНИЯ ЦЕНТРАЛЬНОЙ НЕРВНОЙ СИСТЕМЫ ПЛОДА

СПИСОК ЛИТЕРАТУРЫ
